Experience Optimal Performance with Custom Patch Cables for PM Faraday Mirrors
تفاصيل المنتج
| مركز الطول الموجي (μc) | 1310,1480,1550 | نطاق الطول الموجي التشغيلي | LC±15 |
|---|---|---|---|
| نوع. فقدان الإدراج | 0.4 | الحد الأقصى لخسارة الإدراج | 0.6 |
| زاوية دوران فاراداي (تمريرة واحدة) | 45 | الحد الأدنى لنسبة الانقراض | 20 |
منتوج وصف

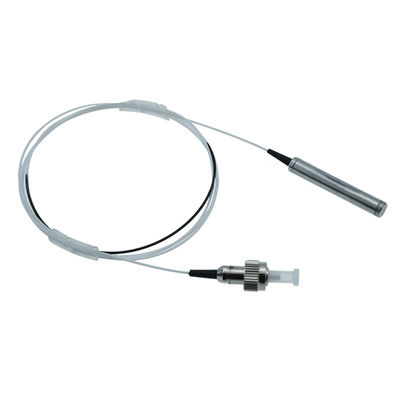

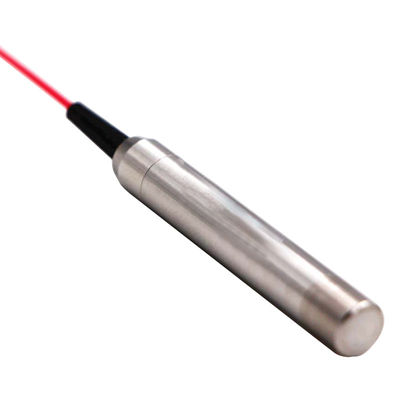

Polarization Maintaining Faraday Mirror
The Polarization Maintaining Faraday Mirror is a passive device that provides 90 degree rotation regarding to the polarization state of the input light. The PMFM offers excellent performance including the lowest possible insertion loss and enviromental stability. It is used in amplifiers, fiber lasers and fiber instruments to minimize the polarization effect
Feature:
Low insertion loss
High extinction ratio
Compactness
High stability and reliability
High extinction ratio
Compactness
High stability and reliability
Application:
Fiber Laser
Fiber Sensing
Fiber Amplifier
Fiber Optic Interferometer
Specification:
| Parameter | Unit | Value | |||
| Center Wavelength (λc) | nm | 1310,1480,1550 | |||
| Operating Wavelength Range | nm | λC±15 | |||
| Typ.Insertion Loss | dR | 0.4 | |||
| UD | |||||
| Max.Insertion Loss | dB | 0.6 | |||
| Faraday Rotation Angle (single pass) | degree | 45 | |||
| Max.Rotation Angle Tolerance,λc,23℃ | degree | ±1 | |||
| Min.Extinction Ratio | dB | 20 | |||
| Fiber Type | PM Panda Fiber | ||||
| Max.Optical Power (Continuous Wave) | mW | 300 | |||
| Max.Tensile Load | N | 5 | |||
| Operating Temperature | ℃ | -5 | to+70 | ||
| Storage Temperature | ℃ | -40 | to+85 | ||
IL is 0.3 dB higher, RL is 5 dB lower, and ER is 2 dB lower for each connector added. Connector key is aligned to slow axis

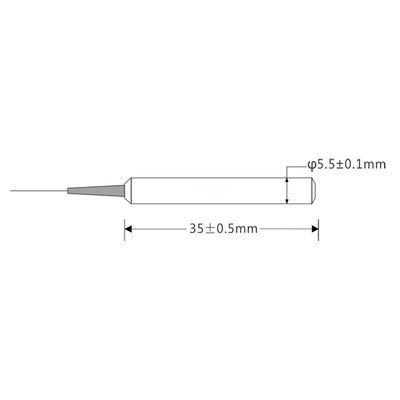

Package Dimensions
PMFM-①①-②-③-④
①①: Wavelength 31 - 1310 nm 48 - 1480 nm 55 - 1550 nm SS - Specify
②: Connector Type 1 - FC/UPC 2 - FC/APC 3 - SC/UPC 4 - SC/APC N - None S - Specify
③: Fiber Jacket B - 250 μm Bare Fiber L - 900 μm Loose Tube S - Specify
④: Fiber Length Q - 0.75 m S - Specify
