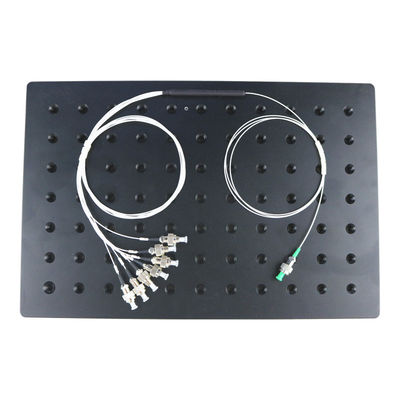

Multicore Fiber Fanouts The Ideal Solution for High-Density Fiber Connections
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
وي تشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| عدد النوى | 7 | نوع الألياف | وضع واحد |
|---|---|---|---|
| نموذج المنتج | MCF-7-FC-1M | قطر الكابل | 3.0 مم |
| خسارة العودة | > 50 ديسيبل | لون الموصل | أزرق |
| نوع الموصل | FC/UPC | مادة سترة | LSZH |
| فقدان الإدراج | <0.3 ديسيبل | طول المروحة | 1 متر |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | قطر الألياف | 9/125 ميكرومتر |
| نوع المنتج | كابلات الألياف البصرية | لون الكابل | أصفر |
منتوج وصف
Multicore Fiber Fanouts
Multicore Fiber (MCF) fan-outs provide the ability to launch and retrieve signals to and from
individual fiber cores
Application:
● 2D bend sensing
● Next-generation optical amplifier
● Active Optical Cables (AOCs)
● Downhole sensing in oil exploration applications
● Photonic Integrated Circuits
● Pipeline monitoring
● Distributed sensing
Specifications:
| Parameter | FAN-4C | FAN-7C | |
| MCF Fiber Type | Fibercore SM-4C1500(8.0/125) |
Fibercore SM-7C1250(5.2/125) | Fibercore SM-7C1500(6.1/125) |
Operating Wavelength |
1520-1650nm | 1310nm | 1520-1650nm |
| Cut-Off Wavelength | 1300-1500nm | 1190-1310nm | 1300-1500nm |
| Numerical Aperture | 0.14-0.17 | 0.2-0.22 | |
Mode Field Diameter |
7.4-8.5@1550nm |
4.8-5.6@1310nm |
5.7-6.5@1550nm |
| Core-to-Core Spacing | 50 | 35 | |
| Single Fanouts Insertion Loss |
1 (typical) | 1-2 (typical) | 1 (typical) |
| Fanout pairs Insertion Loss |
≤2dB | ≤3.8dB | ≤2.8 dB |
| Crosstalk (dB) | >45dB |
||
Return Loss |
>55dB |
||

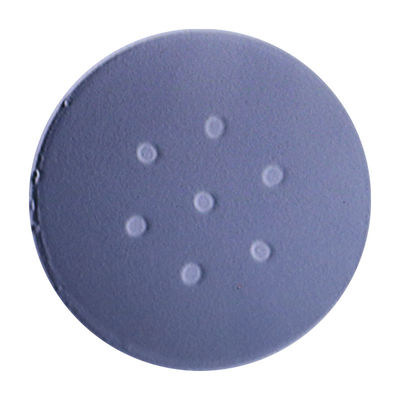

| Core Configuration | Square | Hexagon plus central core | |
Single Mode Fiber Type |
Corning SMF28 Ultra fiber | ||
| MCF Fiber Length | 1+/-0.05m | ||
| SMF Fiber Length | 1+/-0.05m | ||
| Pigtail type | 0.9mm loose tube ,MCF:Black,SMF:White | ||
| Package Dimensions | 60x7x4mm | ||
| Operating Temperature(C) | 0-75℃ | ||
Connectorization |
Single core:None,FC/PC,FCIAPC,LC/PC,LCIAPC,SC/PC,SCIAPC AAiltinara ·NIanA CC/D /narrAIAT laIAAIO |
||
