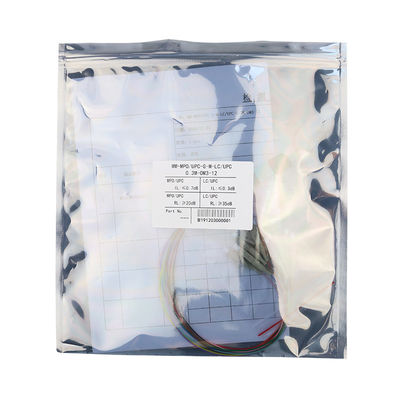

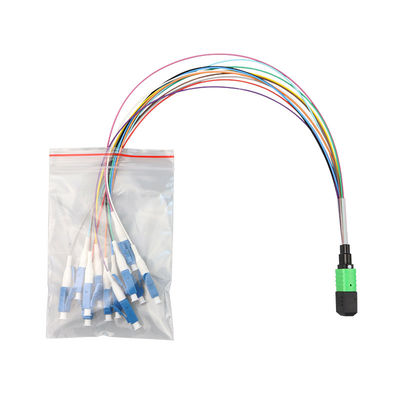

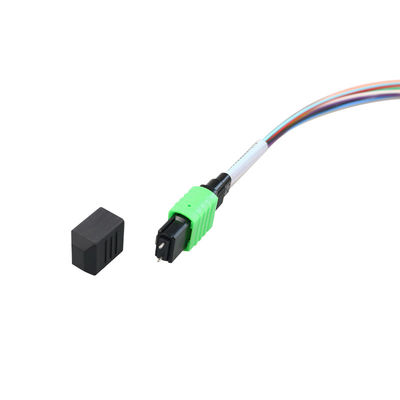

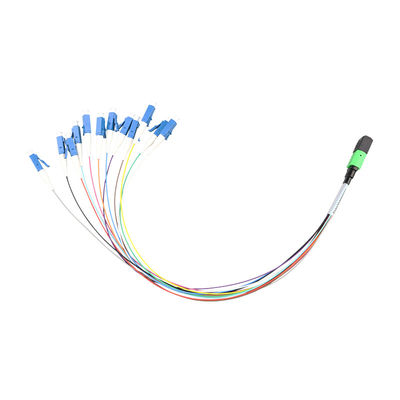

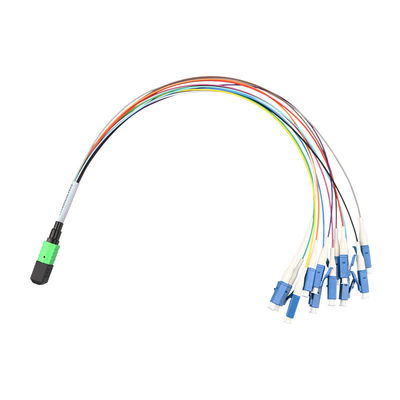

4 core 8 core Fanout patch cord with mtp/mpo connector
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
وي تشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| وضع الألياف | الوضع الفردي والوضع المتعدد | فقدان الإدراج (DB) | .70.70 (قياسي) .35.35 (النخبة) |
|---|---|---|---|
| فقدان العودة (DB) | ≥60 وضع واحد | المتانة (ديسيبل) | .20.2 (500 مرة التزاوج) |
| قوة الشد (كجم) | 10 | درجة حرارة العمل (℃) | -20 ~ +70 |
منتوج وصف
MPO/MTP Pre-terminated Patch Cords/Cables
MTP/MPO Fiber Optic Patch Cable consists of multi core fiber optic cable and corresponding 4/8/12/24 core high density MPO/MTP connector. The connector might be female or male with guide pin. The fiber support single mode and multimode, the single mode fiber including G.652D / G.657A1 / G.657A2, the multimode fiber including OM1 / OM2 / OM3 / OM4 / OM5, or bending insensitive multimode cable.
With strong MPO/MTP product design and manufacturing ability, we could provide products with tailed to customer requirement. All products we delivered with excellent performance and reliability.
Feature:
•Customized, high adaptability
•Optional different fiber cores and cable structure for different installation requirement
•PVC, LSZH, OFNR, OFNP cable jacket available
•Improved and simplified cabling, reduce cabling spacing
•All patch cables are 100% tested, test report supplied with each cable assembly
•Interferometer, Insertion Loss, Return Loss and Visual Final Inspection testing, all measured values are electronically archived
Application:
•Data Center
•Fiber to the home
•High density fiber optic cable management
•40Gb/s or 100Gb/s Applications
Specifications:
| MTP/MPO Connector | ||
| Fiber Mode | Single Mode | Multimode |
| Insertion Loss (dB) |
≤0.70 (Standard) ≤0.35 (Elite) |
≤0.70 (Standard) ≤0.35 (Elite) |
| Return Loss (dB) | ≥60 | ≥20 |
| Durability (dB) | ≤0.2 (500 times mating) | |
| Tensile Strength (kgf) | 10 | |
| Working Temperature (℃) | -20 ~ +70 | |
MTP/MPO Connector Geometry Parameters:
| Item | X-axis | Y-axis | ||
| Min | Max | Min | Max | |
| Radius of Curvature (mm) | 500 | - | 50 | - |
| Polishing Angle | 0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 |
| Fiber Height (nm) | 1000 ~ 3000 | |||
| Max Fiber Height Error (nm) | 600 | |||
| Adjacent Fiber Height Error (nm) | -300 ~ +300 | |||
| Avg. Fiber Height Error (nm) | -300 ~ +300 | |||
| Central Concave (nm) | 300 | |||
Fiber Specification:
| Fiber Type | Multimode | Single Mode | ||||
| OM1 | OM2 | OM3 | OM4 | G.652 | G.657 | |
| Core Diameter (um) | 62.5/125 | 50/125 | 50/125 | 50/125 | 9/125 | 9/125 |
| Wavelengths (nm) | 850/1300 | 850/1300 | 850/1300 | 850/1300 | 1310/1550 | 1310/1550 |
| Max. Attenuation (dB/km) | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 0.36/0.25 | 0.36/0.25 |
| Min. OFL Bandwidth (MHz·km) | 200/500 | 500/500 | 1500/500 | 3500/500 | - | - |
| Min. Effective Modal Bandwidth (MHz·km) | - | 500 | 2000 | 4700 | - | - |
Patch Cable Structure
Notes:
Fiber Core: 2, 4, 8, 12, 24
Cable Sheath Color:
Yellow – SM Fiber Cable (OS1OS2)
Orange – MM Fiber Cable 62.5/125 (0M1), 50/125 (OM2)
Aqua –MM Fiber Cable 50/125 (OM3)
Violet –MM Fiber Cable 50/125 (OM4)
Strength Member: Aramid yarn
Color Coating Fiber: (2 to 24)xφ250μm colored fiber, international standard color code (YD/T 901-2001), and 12 circular chromatography
