1*128 Optical Switches 850&1310nm switching device
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
وي تشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الطول الموجي (نانومتر) | 850&1310 أو 1260-1650 | عرض النطاق الترددي التشغيل (نانومتر) | ±15 |
|---|---|---|---|
| فقدان الإدراج (DB) | .50.5 (النوع 0.4) | PDL (ديسيبل) | ≤0.05 |
| التعامل مع الطاقة (ميغاواط) | ≤300 | التكرار (ديسيبل) | ≤ ± 0.05 |
| طريقة التحكم | تل + RS232 أو تل + RS485 | حياة | 3×107 |
منتوج وصف
Optical Switch 1*128 Optical Switches 850&1310nm switching device

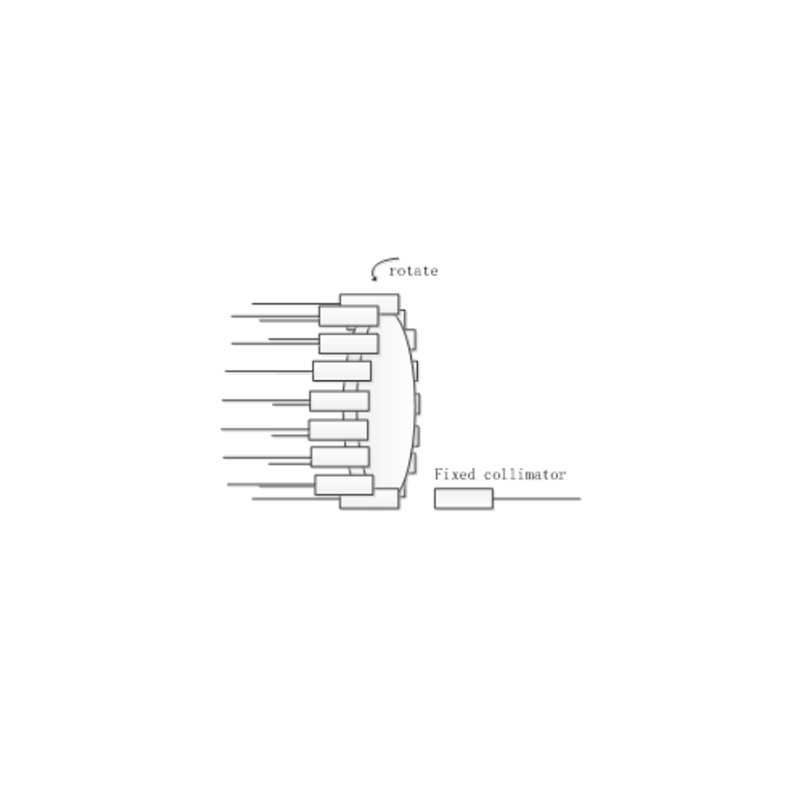

The 1×128 optical switch is a high-performance optical path switching device that supports dynamic optical path assignment between a single input port and 128 output ports. It adopts MEMS (Micro-Electro-Mechanical Systems), thermoelectric or mechanical technology to achieve low-loss and high-reliability optical signal switching, and is suitable for large-scale fiber optic networks, test systems and data centers
Feature:
Extremely small size
Customized original imported motor
Multiple control mode combinations (TTL+RS232, TTL+RS485, USB)
Low insertion loss, high return loss, high reliability
Application:
Light Sensing Multi-point Dynamic Monitoring System
Optical Test System
LAN Multi-Light Source/Detector Auto Switching
Package Dimension:
Ordering Information:
1.Port: 1～32
2. Operating wavelength: 850nm; 1310nm; 1550nm; 1310/1550nm
3. Fiber type: SM9/125; MM50/125; MM62.5/125
4. Pigtail length: 50cm; 100cm; 150cm
5. Pigtail type: 0.25mm bare fiber; 0.9mm sleeve; 2mm; fiber array
6. Connector type: FC/PC; FC/APC; SC/PC; SC/APC; LC/PC; LC/APC; ST/PC
7. Control mode: TTL+RS232; TTL+RS485; USB
8. Shape package: 135×80×32mm; 135×64×32mm
Specification:
| Wavelength (nm) 1310 or 1550 | 1064 | |||||
| Operating bandwidth (nm) ±15 | ||||||
| Insertion Loss (dB) ≤0.5(Typ 0.4) | ≤0.7(Typ 0.5) | |||||
| PDL(dB) ≤0.05 | ||||||
| Cross Talk(dB) ≥55 | ≥50 |
|||||
| Return Loss(dB) ≥55 | ≥50 |
|||||
| Power handling(mW) ≤300 | ||||||
| Repeatability(dB) <±0.05 | ||||||
| Switch Time (ms) 10 Lifetime (cycle) >1,000,000 |
||||||
| Switch mode Latching or Non-latching | ||||||
| Operating Temperature(C) -5～+70 | ||||||
| Storage Temperature(℃) -40～+85 | ||||||
| Drive Voltage(V) 5±0.5 DC or 5V Pulse | ||||||
| Work Current (mA) <50 | ||||||
| Fiber Type SMF-28e | HI1060 | |||||
| Fiber length (m) Read order information | ||||||
| Dimension (LxMxH)(mm) (L)26.5×(W)13.4×(H)11 | ||||||
| *Above specifications are for devices without the connectors. | ||||||
|
*For devices with connectors,IL will be 0.3dB higher,RL will be 5dB lower Electrical Drive: |
||||||
| Optical Path | Electrical Drive | Status Sensor | ||||
| Pin1 | Pin5 | Pin6 | Pin3-4 | Pin7-8 | Pin8-9 | |
| 1-2 | +V Pulse | N/A | N/A | close | close | open |
| 1-3 | GND | N/A | N/A | open | open | close |
