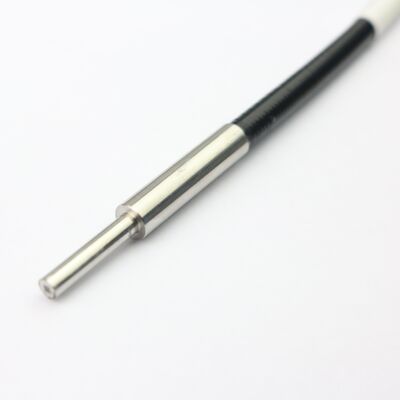

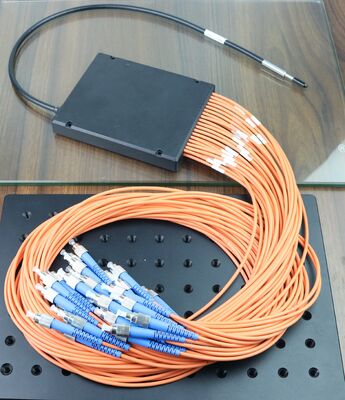

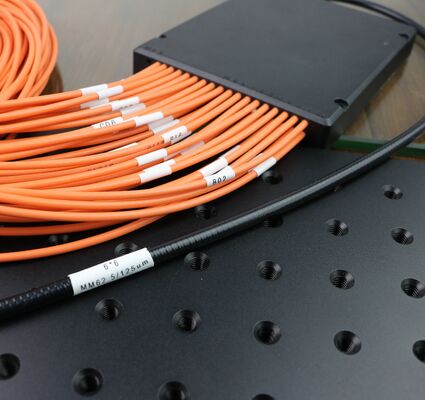

مصفوفة ألياف 6x6 مربعة ثنائية الأبعاد FA MM 62.5/125um مع محاذاة ألياف الأنبوب المدرعة
تفاصيل المنتج
| Wavelength (nm) | 200~1800 | عرض النطاق الترددي التشغيل (نانومتر) | ±15 |
|---|---|---|---|
| فقدان الإدراج (DB) | .50.5 (النوع 0.4) | PDL (ديسيبل) | ≤0.05 |
| التعامل مع الطاقة (ميغاواط) | ≤300 | التكرار (ديسيبل) | ≤ ± 0.05 |
| Fiber type | Various single-mode/multi-mode, polarization-maintaining, and double-clad fibers are available. | NA | 0.12/0.22 |
| توهين الألياف واحدة | ≦1 ديسيبل/م | عائد القناة | ≥99% |
منتوج وصف
مصفوفة ألياف 2D FA MM 62.5/125um مربعة 6x6 مع أنبوب مدرع
مصفوفة الألياف ثنائية الأبعاد 6x6 هي مكون بصري متعدد القنوات عالي الدقة يتكون من 36 ليفًا مرتبة في تكوين 6 صفوف في 6 أعمدة. يتم تصنيعها عادةً باستخدام تقنيات الأخدود V القائمة على السيليكون أو التصوير الضوئي، ويتم استخدامها في اتصالات الألياف الضوئية والاستشعار وتطبيقات معالجة الليزر لتحقيق تحديد المواقع الدقيق للألياف والاقتران والتقسيم والدمج. تشمل خصائصها الهامة دقة مسافة النواة إلى النواة والاتساق والتداخل المنخفض.
الميزة:
* تحديد المواقع عالي الدقة: يستخدم ركائز السيليكون المشغولة بدقة (ركائز تحديد موضع الألياف) لتحقيق محاذاة الألياف على مستوى الميكرون من خلال النقش الضوئي أو تقنية الأخدود V.
* اتساق عالي: تقنية قائمة على السيليكون تقضي على الأخطاء المتراكمة من القطع الميكانيكي، مما يضمن تحديد موضع الألياف المتسق.
* تداخل منخفض: يضمن التحكم الدقيق في التباعد عزل الإشارة الضوئية بين القنوات.
* تعدد الاستخدامات: يتيح اقتران مصفوفة الألياف، والتحويل من الخط إلى المصفوفة (على سبيل المثال، تحويل مصفوفة مستوية إلى مصفوفة خطية)، ووظائف الإرسال/الاستقبال.
* التخصيص: يتراوح تباعد النواة (المسافة بين مراكز الألياف) من عشرات الميكرومترات إلى عدة ملليمترات، مع تخصيص عدد القنوات لتلبية متطلبات التطبيقات المتنوعة.
التطبيق:
* وحدات بصرية عالية السرعة: تستخدم في أجهزة الإرسال والاستقبال الضوئية للتحويل الكهروضوئي متعدد القنوات واقتران المسار البصري.
* أنظمة WDM: تطبق في وحدات مضاعف تقسيم الطول الموجي (WDM/WSS) لدمج وتقسيم الإشارات الضوئية.
* استشعار الألياف الضوئية: بناء مصفوفات استشعار عالية الكثافة.
* مصفوفات الليزر: تمكين تحديد المواقع والتحكم الدقيق في حزم الليزر المتعددة.
المواصفات:
| العنصر |
المؤشر |
|
طريقة الفرز |
خطية، مربعة، دائرية، مكافئة، مدمجة، ومشتتة، قابلة للتخصيص |
|
فترة الترتيب (μm) |
70 |
| قطر الألياف (μm) | 50 |
| نوع الألياف |
تتوفر ألياف مختلفة أحادية الوضع/متعددة الأوضاع، والحفاظ على الاستقطاب، والألياف المزدوجة. |
|
انحراف الدورة (μm) |
±1 |
|
انحراف موضع الألياف (μm) |
±1 |
|
الخطأ التراكمي |
0 |
|
النفاذية |
≥90% |
|
نطاق التردد القابل للتطبيق (نانومتر) |
200~1800 |
|
الفتحة العددية (NA) |
0.12/0.22 |
