xتفاصيل المنتج
| اسم المنتج | جهاز إرسال بصري ساتلي SAT + CATV TX 1310nm 13DB لحل الكيبل التلفزيوني | القوة البصرية | ≥13dbm |
|---|---|---|---|
| النطاق الترددي | 45-2600 ميجا هرتز | موصل | SC APC / UPC |
| جهد الطاقة | 220 فولت 110 فولت | الضمان | 1 سنة |
| إبراز | جهاز إرسال بصري CATV عبر الأقمار الصناعية,جهاز إرسال بصري CATV 13DB,جهاز إرسال ألياف بصرية 13DB catv |
||
منتوج وصف

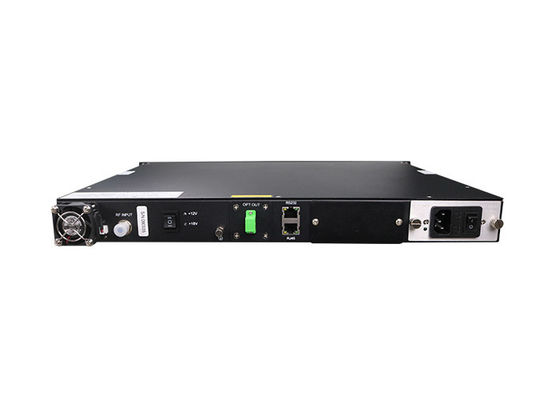

جهاز إرسال بصري ساتلي SAT + CATV TX 1310nm 13DB لحل الكيبل التلفزيوني
وصف المنتجات
يعتمد جهاز الإرسال البصري ليزر DFB ذو الفراشة العالية الخطية والذي يتم تشكيله مباشرة لنقل إشارة 47-862 ميجا هرتز و 960 ~ 2600 ميجا هرتز في جهاز إرسال ضوئي واحد من الألياف يمكن أن يختار الطول الموجي القياسي للاتحاد الدولي للاتصالات لنظام DWDM لتوسيع وتحديث الشبكات.
يمكن تضخيمه بواسطة EDFA و EYDFA لنظام FTTH الضخم.يمكن أن يكون متوافقًا مع أي تقنية FTTx PON لتحقيقها
مزيج من CATV و DVB-S والإنترنت و FTTH.يعتمد جهاز الإرسال البصري على رف قياسي مقاس 19 بوصة ، معلمات الجهاز

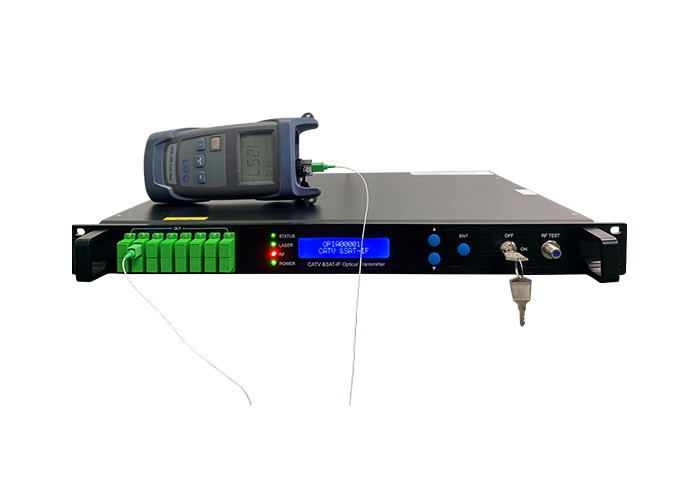

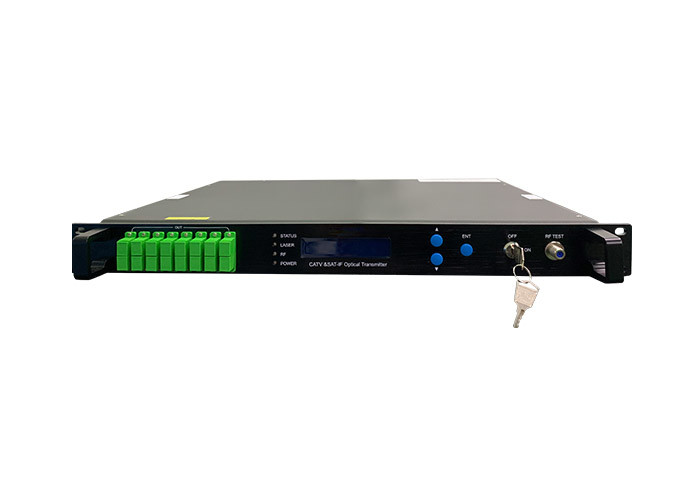

يتم التحكم فيه بواسطة معالج دقيق ، ويتم عرض حالة الإنذار والخطأ بواسطة شاشة LCD في اللوحة الأمامية.يدعم معيار RJ 45
إدارة snmp.تضمن دائرة التحكم APC و ATC الليزرية المدمجة العمر الطويل لليزر والعمل الموثوق به.
تتبنى SAT-IF دائرة قيادة IF عالية الخطية مع AGC لضمان نقل عالي الجودة للتلفزيون التناظري ،
تلفزيون رقمي (DBS-C و DBS-T وتلفزيون متصل بالأقمار الصناعية بألياف واحدة
ميزات
1 اعتماد ليزر DFB مستورد منخفض الضوضاء.
2 تصميم فائق لدائرة التشوه المسبق ، لتحقيق معايير عالية لقيمة CNR ، لا تزال هناك قيمة أداء CTB و CSO مثالية
3 مروحة ذكية ، بدأت في العمل عندما تصل درجة حرارة الهيكل إلى مجموعة 32 ~ 35 ℃.
4 التحكم في AGC ، بحيث يظل بإمكان مستوى إدخال التردد الراديوي المختلف الحفاظ على أداء إخراج ملحوظ.
5 VFD أو شاشة LED ، مع مراقبة بالليزر ، وشاشة رقمية ، وإنذار خطأ ، وإدارة شبكة ووظائف أخرى ؛بمجرد أن تنحرف معلمات تشغيل الليزر عن البرنامج الذي حدد النطاق المسموح به ، سيتم تنبيهك.

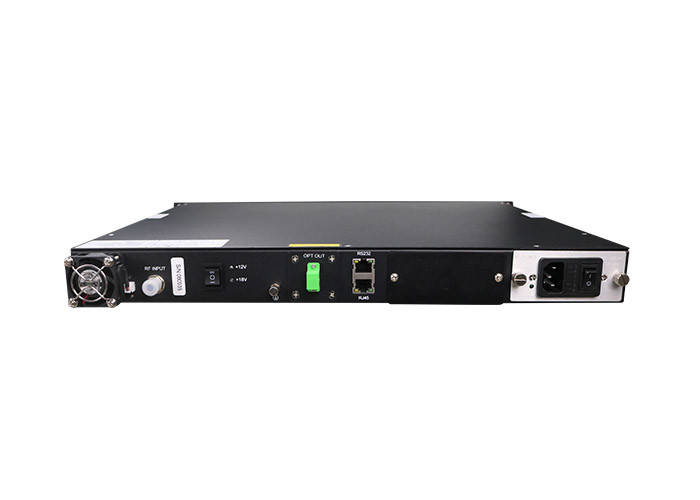

6 مع واجهة RS232 القياسية لإدارة الشبكة المحلية ومراقبة أجهزة الكمبيوتر.
7 مع واجهة RJ45 القياسية تدعم SNMP للمراقبة عن بعد.
8 عالية الجودة تبديل إمدادات الطاقة ، يمكن أن يكون 90V ~ 265V AC أو -48V DC العمل.
9 مدخل فردي بتردد 47 2600 ميجا هرتز.
10 يمكن إرسال إشارة CATV و SAT-IF في ألياف واحدة
11 يمكن تضخيمه بواسطة EDFA و EYDFA ، متوافق مع أي تقنية FTTX PON
المعلمات
| S / N | العناصر | المعايير الفنية | وحدة | ملاحظات | |||||
| دقيقة | نموذجي | ماكس | |||||||
| المعلمات البصرية | |||||||||
| 5.1.1 | الطول الموجي العامل | 1300 | 1310 | 1320 | نانومتر | اختارها العميل | |||
| 1540 | 1550 | 1563 | نانومتر | اختارها العميل | |||||
| 5.1.2 | انتاج الطاقة | 8 | 30 | ميغاواط | 1310 نانومتر | ||||
| 4 | 10 | ميغاواط | 1550 نانومتر | ||||||
| 5.1.3 | عزل بصري | 30 | ديسيبل | ||||||
| 5.1.4 | فقدان العائد البصري | 50 | ديسيبل | ||||||
| 5.1.5 | موصل الألياف | FC / APC ، SC / APC | اختارها العميل | ||||||
| معلمات الكيبل التلفزيوني RF | |||||||||
| 5.2.1 | عرض النطاق | 47 | 862 | ميغا هيرتز | |||||
| 5.2.2 | نطاق الإدخال | 75 | 85 | ديسيبل | |||||
| 5.2.3 | التسطيح | -0.75 | +0.75 | ديسيبل | 47 ~ 862 ميجا هرتز | ||||
| 5.2.4 | ج / ن | 51 | ديسيبل | معيار الاختبار GT / T 184-2002 | |||||
| 5.2.5 | ج / CTB | 63 | ديسيبل | ||||||
| 5.2.6 | ج / CSO | 58 | ديسيبل | ||||||
| 5.2.7 | خسارة عودة المدخلات | 16 | ديسيبل | ||||||
| 5.2.8 | منفذ RF | إف إمبريال | |||||||
| 5.2.9 | مقاومة المدخلات | 75 | Ω | ||||||
| معلمات SAT-IF | |||||||||
| 5.3.1 | عرض النطاق الترددي العامل | 5 | 2600 | ميغا هيرتز | |||||
| 5.3.2 | نطاق الإدخال | -25 | -5 | ديسيبل | |||||
| 5.3.3 | التسطيح | -1 | +1 | ديسيبل | 950 ~ 2600 ميجا هرتز | ||||
| 5.3.4 | خسارة عودة المدخلات | 10 | ديسيبل | ||||||
| 5.3.5 | منفذ RF | إمبراطوري | |||||||
| 5.3.6 | مقاومة المدخلات | 75 | Ω | ||||||
| 5.3.7 | موالف تغذية المجلد | 0/13/18 | الخامس | ||||||
| 5.3.8 | موالف التغذية Cur | 300 | أماه | ||||||
| المعاملات الشاملة | |||||||||
| 5.4.1 | حجم امدادات الطاقة | أ: AC160V - 250V (50 هرتز) ； B: DC48V | الخامس | ||||||
| 5.4.2 | استهلاك الطاقة | 30 | دبليو | ||||||
| 5.4.3 | درجة حرارة العمل | 0 | 50 | ℃ | |||||
| 5.4.4 | أقصى رطوبة العمل | 5 | 95 | ٪ | |||||
| 5.4.5 | نطاق درجة حرارة التخزين | -40 | 60 | ℃ | |||||
| 5.4.6 | بحجم | 1U 19 بوصة 483 * 395 * 44 |
مم | ||||||
| 5.4.7 | الوزن الصافي / كغ) | 5 | كلغ | ||||||
دليل لوحة
