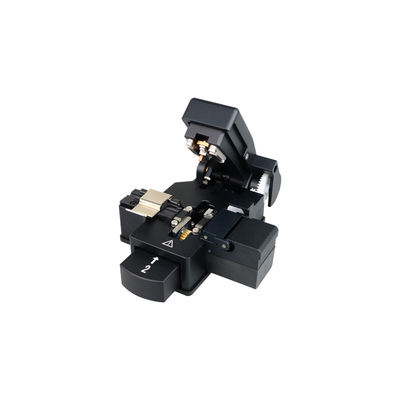

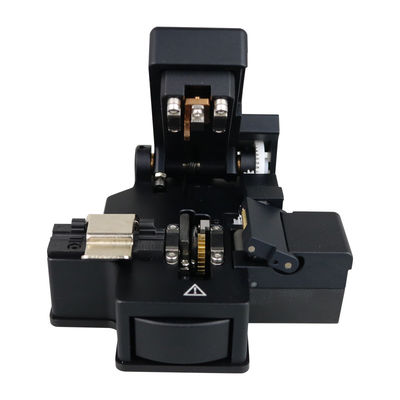

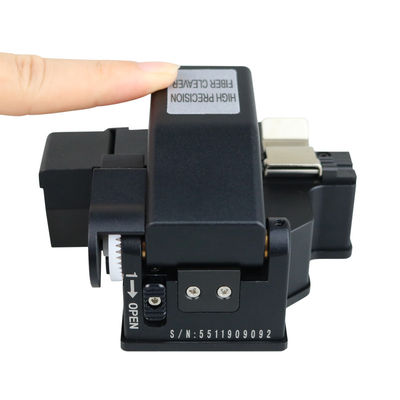

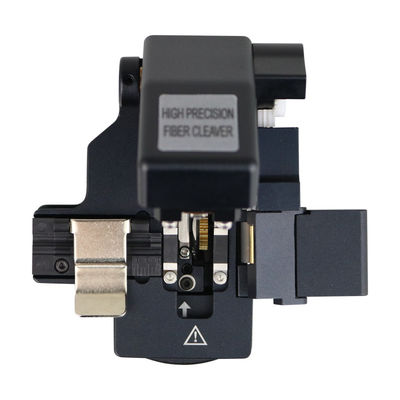

48000 مرة من الألياف البصرية كليفر

FTTX Networks Access أداة الألياف البصرية FCL-2S بخطوة واحدة من الألياف كليفر

وصف

إن قاطرات الألياف الضوئية ذات الخطوة الواحدة في الألياف الضوئية عبارة عن كسر متعمد ومحكوم ، ويهدف إلى إنشاء سطح نهاية مسطح تمامًا ، وعمودي على المحور الطولي للألياف.

مطلوب قاطعات الألياف الضوئية ذات الخطوة الواحدة من أجل لصق ناجح منخفض الفقد للألياف الضوئية ، وغالبًا ما تكون الحالة هي أن الألياف المقسمة بطرق متطابقة تميل إلى حدوث خسائر مختلفة ، وغالبًا ما يُعزى هذا الاختلاف إلى جودة انشقاقها الأوليإس.

تعليمات

يرجى قراءة هذه التعليمات بعناية قبل الاستخدام
حطام الألياف والألياف رقيق جدًا وله أطراف حادة ، لذلك يمنع حطام الألياف في الجلد ، عند الاستخدام.يجب جمع رقائق الألياف المكسورة في حاوية خاصة
لا تقم بتقسيم القاطع ، يرجى الاتصال بقسم خدمة ما بعد البيع بالمصنع إذا كنت بحاجة إلى الإصلاح.

ميزات :

* تصميم مضغوط؛


* موثوقية عالية ؛


* أداء قص ممتاز.


* تصميم خاص لوضع مفتاح الربط السداسي ؛


* تشق 48000 مرة لكل شفرة ؛


* خفيف جدا.


* لون أسود

المواصفات الأساسية

بناء

طريقة الاستعمال:

1. اضغط مع الاستمرار على لوحة الضغط الخارجية واضغط لأسفل على المؤشر الخلفي لفتح لوحة الضغط الخارجية. افتح لوحة الضغط الخارجية ، ثم ادفع المقعد المنزلق إلى الداخل وادفعه إلى وضع القفل ؛

2. تجريد طلاء الألياف مع كماشة تقشير ، طول الألياف العارية المحجوزة 30-40 مم ، مع القطن أو الورق القطني منزوع الدسم أو الكحول قم بتغطية الألياف وامسحها نظيفة.

3.بعد محاذاة الحافة المطلية بالألياف اللافتة للنظر للمقياس المناسب على مسطرة القاطع ، تطلق اليد اليسرى الألياف في فتحة دليل تركيبات الألياف ، يلزم وضع الألياف العارية مباشرة على مكبس المطاط للتأكد أن أحد طرفي الألياف يمكن أن يصل إلى بكرات في مجمع الألياف ؛

4. أغلق غطاء المشبك الليفي ، واضغط على لوحة الضغط الخارجية على المقعد المنزلق لإخراجها ، ثم افتح لوحة الضغط الخارجية لإكمال القطع ، وسيتم وضع ألياف النفايات في صندوق ألياف النفايات.

5.اضغط على الألياف بيدك اليسرى أثناء فتح غطاء المشبك الليفي بيدك اليمنى وحرك الألياف المقطوعة بعيدًا

6. استكشاف الأخطاء وإصلاحها ، قد يكون سبب القطع الضعيف: لا يتم وضع الألياف مباشرة على وسادة الألياف ؛الوسادة عالية جدًاالأجسام الغريبة مثل الغبار على النصل والوسادة.

اعمال صيانة

1.التنظيف اليومي ، يرجى غالبًا استخدام مسحات قطنية ملطخة بالكحول لتنظيف السطح المطاطي لوسادة الضغط المطاطية وحافة الشفرة ، خاصةً عندما لا يكون تأثير القطع جيدًا ، يجب تنظيفها في الوقت المناسب ، والألياف يحتاج أخدود التوجيه أيضًا إلى التنظيف ؛ موضع الشفرة هو دورة تلقائية لا تحتاج إلى ضبط.

2-ضبط ارتفاع النصل.

أ. ادفع المقعد المنزلق للداخل إلى الوضع المغلق وقم بفك برغي القفل العالي.

برغي برغي ضبط الارتفاع قليلاً في الاتجاه الذي تريده وقفل برغي قفل الارتفاع ، في اتجاه عقارب الساعة لتحويله عالياً وعكس اتجاه عقارب الساعة.

3. مشاكل وطرق التكيف

لا يمكن قطع الألياف ، ولها ظاهرة شطبة ونتوء وما إلى ذلك ، عندما تحدث هذه المشكلة مع قاطع تم تعديله بالكامل بالطرق المذكورة أعلاه ، فقد يكون سبب ذلك هو انخفاض الشفرة ، يرجى ضبط ارتفاع الشفرة كما هو موضح أعلاه .

ب- تكسير الألياف ، سطح نهاية الألياف يظهر بظلال ، قد تكون زاوية الألياف ناتجة عن الشفرة التي تكون عالية جدًا ، يرجى خفض ارتفاع الشفرة وفقًا للطريقة المذكورة أعلاه.

ج- إذا استمر سطح نهاية الألياف في التدهور ، ولم يعد من الممكن تحسين ارتفاع الضبط ، فقد تكون الشفرة قد تم ارتداؤها طوال فترة الحياة.في ذلك الوقت ، يجب استبدال الشفرة الأصلية في الوقت المناسب.

د- إذا تم ضبط القاطع وفقًا للطريقة المذكورة أعلاه ، فإن حالة القطع لم تتحسن بعد ، فقد تكون بعض الأجزاء باستثناء فشل الشفرة وتحتاج إلى الإصلاح

4. استبدال ريش

أزل صندوق ألياف النفايات يدويًا لأسفل ، وأدر الجزء السفلي من القاطع لأعلى ، وفك البراغي السفلية 5 M2 ، وقم بإزالة الغطاء السفلي.

قم بفك المسمار الثابت (انظر الرسم البياني الأيسر) وقم بإزالة مكونات المقعد المنزلق بالكامل لسهولة استبدال الشفرة ، على النحو التالي: قم بفك المسمار الثابت في اتجاه عقارب الساعة ، استخدم ملاقط لإزالة المسامير الثابتة والينابيع والتروس ، شفرات بدورها ، وشبك جوانب الشفرات بملاقط.، قم بهز النصل برفق وارفعه.

ج- قم بتثبيت الشفرة الجديدة بملاقط ، وقم بتسوية الشفرة ووضعها من موضع فوق عمود الشفرة مباشرةً ، بحيث تسقط فتحة الشفرة في العمود ، ويجب ألا تلمس الشفرة أي مكون ، وعند وضع الترس ، يقع ثقب التروس في العمود أولاً ، ثم يدير الترس قليلاً بحيث يستقر الرئيس الطويل على الجانب مع التروس في أخدود النصل ، ويضع الزنبرك على عمود التروس ، ويمرر الدبوس الثابت عبر الزنبرك ، ويغلق دبوس ثابت

ثبِّت عنصر المقعد المنزلق كما كان

هاء قم بتثبيت الغطاء السفلي وصندوق ألياف النفايات.
