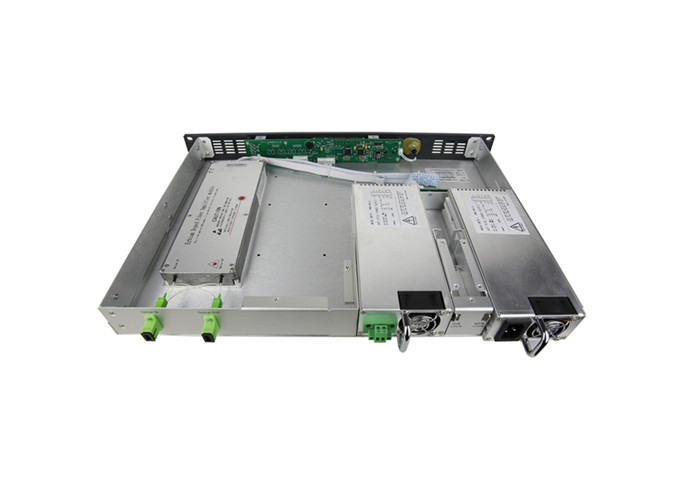

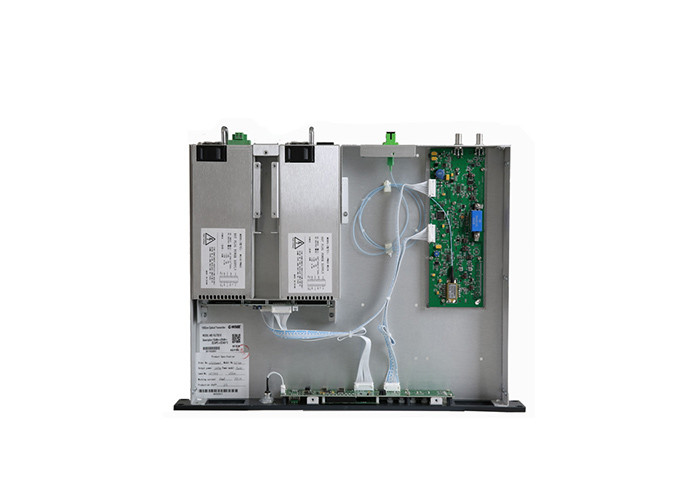

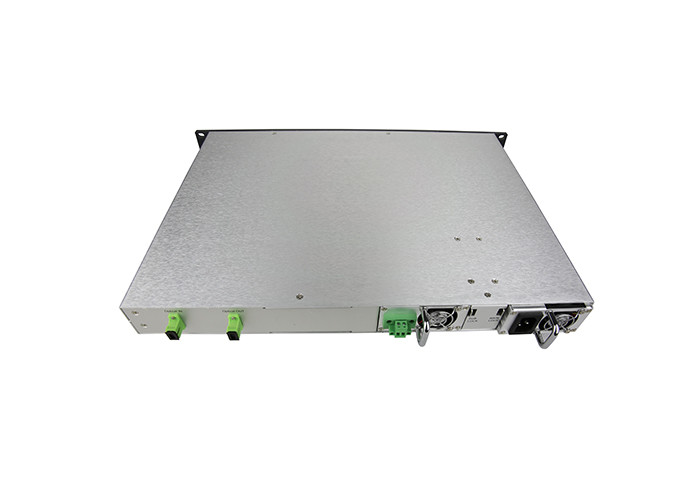

1U 1 Port 22db 1550nm CATV EDFA

1U 1port 22db 1550nm EDFA

1.0 نظرة عامة

تم تصميم وتصنيع هذه السلسلة من مضخم الألياف الضوئية 1550nm ytterbium-doped وفقًا لمعايير مستوى الاتصال ، مما يؤدي إلى تضخيم الإشارة الضوئية 1550nm ، والتي تُستخدم بشكل أساسي لإشارة صورة التلفزيون وإشارات التلفزيون الرقمية وإشارات الهاتف الصوتية وإشارات البيانات (أو ضغط البيانات) لنقل الألياف الضوئية لمسافات طويلة.

2.0 الميزات

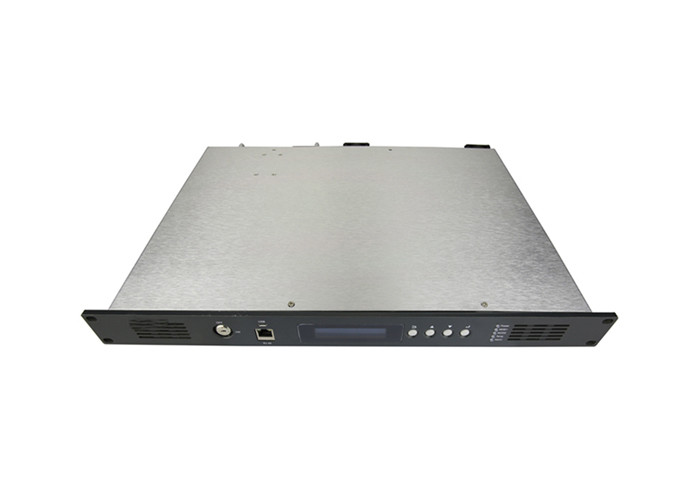

2.1) الحامل القياسي 19 بوصة 1U ، غلاف الفولاذ المقاوم للصدأ ، المنفذ البصري على اللوحة الأمامية.

2.2) اعتماد المكونات الاحتياطية الساخنة في مزود الطاقة المخصص لخادم IBM ، ويحسن نظام التحكم في درجة الحرارة الذكي الذي يتم التحكم فيه بواسطة الكمبيوتر الصغير موثوقية النظام.

2.3) تم تحقيق واجهة SNMP الداخلية RJ45 لمراقبة المعدات عن بعد.

2.4) اعتماد ألياف كورنينج الأمريكية وألياف الإيتربيوم مع تحويل طاقة عالي الكفاءة.واستخدم ليزر مضخة منخفضة الضوضاء ذات علامة تجارية عالية مع تشويه منخفض وعرض نطاق عريض وطاقة خرج عالية.

2.5) استخدم معالج 32 ARM ودقة طاقة الإخراج البصري هي ± 0.05dBm.

2.6) نطاق الإدخال البصري هو -10dBm إلى + 10dBm وقوة الإخراج الضوئية 27 ~ 40dBm.

2.7) دائرة طاقة خرج ضوئية مستقرة وموثوقة ، دائرة التحكم في درجة حرارة الثلاجة الكهروحرارية بالليزر ، يمكن أن يعمل صندوق المضخة بشكل مستقل مع مصدر طاقة + 5 فولت.يمكن تغيير صندوق المضخة بحرية.

2.8) المكونات الساخنة وحدة المعالجة المركزية التحكم في امدادات الطاقة ، وحدة المعالجة المركزية التحكم العامل الحالي وفتح / إيقاف تشغيل المروحة.2.9) مدمج في دائرة مراقبة تلقائية للحاسوب المصغر ، ومراقبة في الوقت الحقيقي لطاقة الإخراج الضوئية وحالة عمل الليزر.يمكن أن تعرض الشاشة ذات اللون الأزرق 144x32 للوحة الأمامية كل معلمات العمل بدقة

2.10) بروتوكول SNMP الداخلي العام ، يمكنه التحكم في معلمة عمل الجهاز.

2.11) يمكن تغيير طاقة الخرج البصري بواسطة SNMP أو الزر الموجود على اللوحة الأمامية.

3.0 المعلمات الفنية
