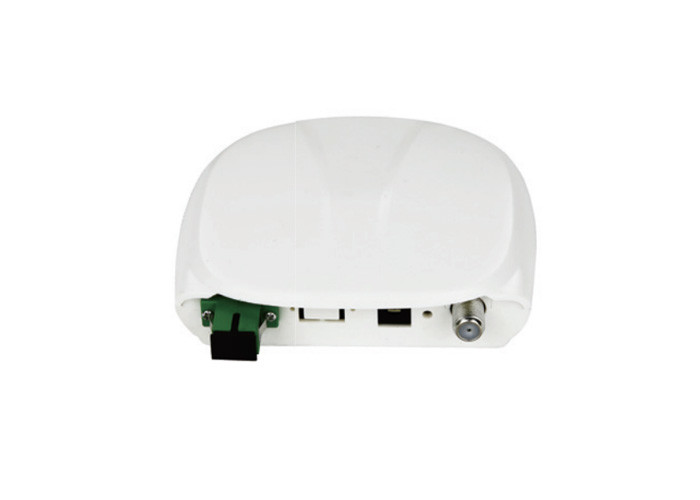

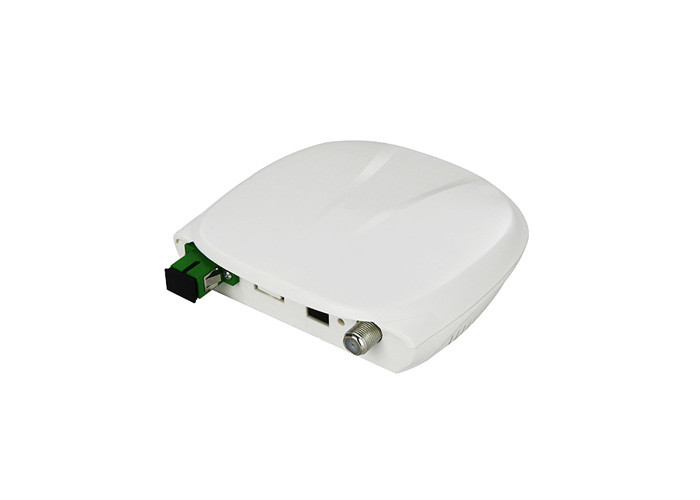

82dBuV الكيبل التلفزيوني العقدة البصرية مع مرشح 1550nm
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
وي تشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | عقدة الألياف البصرية | رقم البند | YG-AHN02-1F5 |
|---|---|---|---|
| مزود الطاقة | 220 فولت ، 110 فولت واليورو ، الولايات المتحدة الأمريكية ، معيار CHN وما إلى ذلك (اختياري) | الطول الموجي | 1550nm |
| الموصل البصري | SC/APC | موصل RF | بوصة المسمار اللولبي (النظام البريطاني) أو النظام المتري (اختياري) |
| إدخال إشارة رقمية ؟؟ | ?? ؟؟ -18dBm -18 ديسيبل | إدخال إشارة تناظرية | ؟؟ - 10dBm (توصية) |
| مستوى الإخراج | 82dBuV. 82dBuV. (AGC range -9~0dBm) (نطاق AGC -9 ~ 0dBm) | ||
| إبراز | عقدة بصرية CATV مع مرشح 1550nm,عقدة بصرية CATV 82dBuV,عقدة قدم طاقة 82dBuV |
||
منتوج وصف
وصف

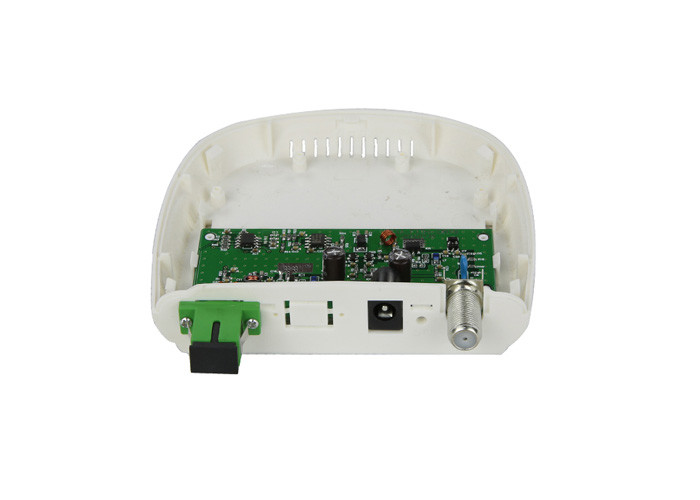

جهاز الاستقبال البصري من النوع FTTH هو جهاز استقبال بصري منزلي ، يلبي الهدف النهائي لتطوير الوصول البصري لشبكة FTTH (FTTH) ، يمكن تحقيق الإشارة التناظرية أو الرقمية.يستخدم الجهاز كاشفًا ضوئيًا منخفض الطاقة ، و GaAs ، وتكنولوجيا AGC للتحكم البصري لتلبية احتياجات استقبال FTTH CATV.مجموعة متنوعة من المنتجات الوظيفية في التطبيقات مختلفة قليلاً.
جهاز استقبال بصري من نوع FTTH OR19C مزود بخلية ضوئية مدمجة AGC.OR19W مع WDM و AGC.
خاصية
* غلاف من الألومنيوم المصقول مع تشتت جيد للحرارة.
* يعتمد وحدة GaAs كوحدة تضخيم RF ، يمكن أن يصل نطاق الاستقبال البصري للإشارة الرقمية إلى -22dBm ، و -10 dBm للإشارة التناظرية.
* يمكن تخصيص نطاق التحكم AGC.
* تصميم منخفض الاستهلاك واستهلاك إجمالي ≤4w ، مزود طاقة تحويل موثوق به مع دائرة فحص بصرية.
* موصل بصري SC / APC أو FC / APC.
* جهاز مضاد للارتفاع العالي التردد لحماية أنبوب مكبر الصوت GaAs.
* أجهزة الحماية من الصواعق متعددة المراحل (صمامات TVS للقمع العابر) ، ونظام الحماية من الصواعق عن كثب لضمان التشغيل الآمن للمعدات.
* إدراك طريقة تغذية منفذ الإدخال 8 فولت لإمداد الطاقة.
المقياس التقني
| معلومات تقنية | أو 19 |
| الطول الموجي | 1100 ~ 1600 نانومتر و 1550 نانومتر |
| قوة الإدخال البصري | 0dBm ~ -10dBm (تناظري) 0dBm ~ -22dBm (رقمي) |
| تعويض الخساره | > 45 ديسيبل |
| موصل بصري | FC / APC & SC / APC FC / PC & SC / PC |
| عرض النطاق | 40 ~ 862 و 1006 ميجا هرتز |
| التسطيح | ±0.75dB@40~862MHz&1006MHz |
| انعكاس خرج الترددات اللاسلكية | ≥16dB @ 40 ~ 550 ميجا هرتز ≥ 14 ديسيبل @ 550 ~ 860 و 1006 ميجا هرتز |
| التحكم في مستوى الإخراج | 0 ~ 18 ديسيبل |
| مستوى الإخراج | > 80dBuV (AGC: @ -9 ~ + 0dBm) |
| منفذ الاخراج | 1 |
| مقاومة الإخراج | 75 |
| نطاق AGC | -15dBm ~ -6dBm & -12dBm ~ -3dBm & -9dBm ~ 0dBm |
| CNR | ≥51 ديسيبل |
| CTB | ≥ 65 ديسيبل |
| CSO | ≥62 ديسيبل |
| مصدر التيار | DC5V |
| جهد المحول | AC220V |
| الجهد الداخلي | DC5V |
| درجة حرارة العمل | -25 درجة مئوية ~ + 45 درجة مئوية |
| استهلاك | <2 واط |
| بعد المنتج | 112 * 106 * 28 ملم |
| وزن الكرتون | 1.26 كجم (10 قطعة) |
YG-OR19: الطول الموجي RFTV 1260-1620nm
YG-OR19-W: مدمج في مرشح 1310 / 1490nm ، مناسب لنظام الطول الموجي ثلاثي الألياف الأحادي ، الطول الموجي RFTV 1550nm.
