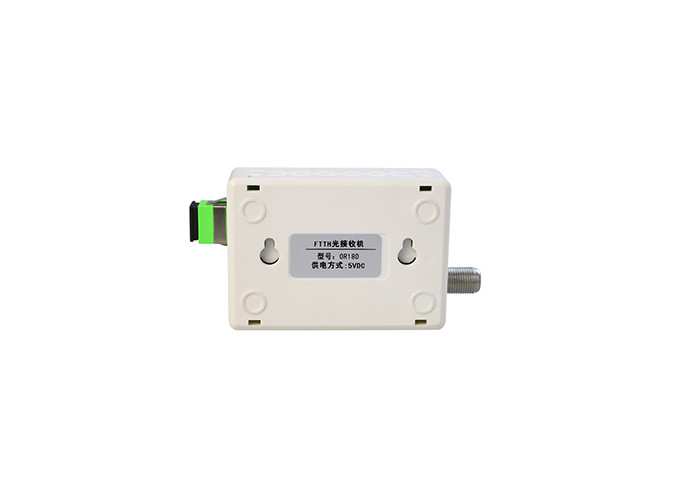

40 ميجا هرتز FTTH 15dBm عقدة بصرية CATV
| مكان المنشأ | شنغهاي الصين |
|---|---|
| اسم العلامة التجارية | Yogel or OEM |
| إصدار الشهادات | ISO9000 ,ROHS,CE |
| رقم الموديل | YG-AHN01-1F |
| الحد الأدنى لكمية | 10 |
| الأسعار | Negotiate |

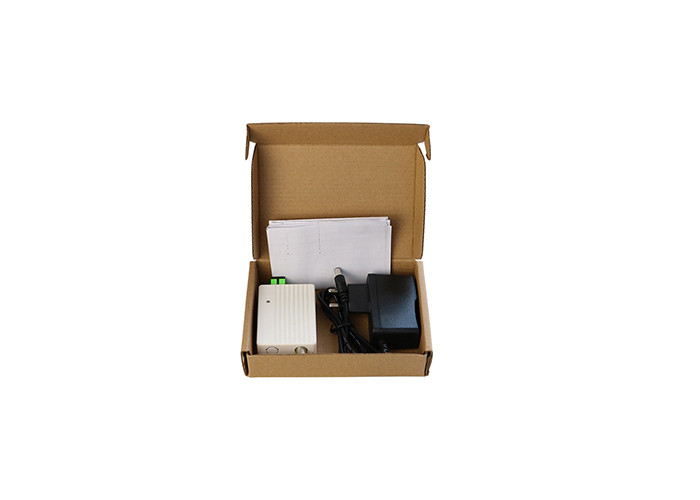

| تفاصيل التغليف | 1 قطعة / علبة كرتون |
| وقت التسليم | 3-5 أيام بعد النهب |
| شروط الدفع | Western Union ، Moneygram ، T/T ، L/C |
| القدرة على العرض | 10000 قطعة / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
وي تشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | 1RF الألياف البصرية إلى RF محول AGC كابل الألياف البصرية استقبال التلفزيون منفذ الإخراج العقد ftth ا | الطول الموجي | 1310 نانومتر، 1490 نانومتر، 1550 نانومتر |
|---|---|---|---|
| قوة الإدخال البصري | 0 ~ -18 ديسيبل | موصل بصري | SC/APC |
| مستوى الإخراج | > 82dBUV | نطاق تردد الترددات اللاسلكية | 40 ~ 1006 ميجا هرتز |
| إبراز | 40 ميجا هرتز العقدة الضوئية CATV,العقدة البصرية 15dBm CATV,عقدة ftth الطاقة 15dBm |
||
منتوج وصف
1RF الألياف البصرية إلى RF محول AGC كابل الألياف البصرية استقبال التلفزيون منفذ الإخراج العقد ftth النشطة لل CATV FTTH
1. وصف المنتج
جهاز الاستقبال البصري من سلسلة OR18 هو جهاز استقبال بصري منزلي لمحطة وصول الألياف الضوئية لشبكة FTTH (الألياف إلى المنزل) ، من أجل تحقيق إشارة تناظرية أو رقمية.يستخدم الجهاز أجهزة كشف بصرية منخفضة الطاقة ، وتقنية GaAs و AGC لتلبية احتياجات استقبال FTTH CATV.مجموعة متنوعة من المنتجات الوظيفية في التطبيق ، مختلفة قليلاً.
تولي OR18A و OR18B الانتباه إلى إمكانية التطبيق العملي لاقتصاد المنتج ، من بينها OR18B لديها وظيفة تحكم AGC ، وجلب التطبيق الاقتصادي للمستخدم ، والحد الأدنى الذي تستقبله الإشارة الرقمية هو -15dBm ؛OR18C و OR18D ينتبهان إلى مؤشر الأداء العالي للمنتج ، ويمتلكان وظيفة AGC ، وتستقبل الإشارة الرقمية 0 ~ -18dBm.
2. المزايا

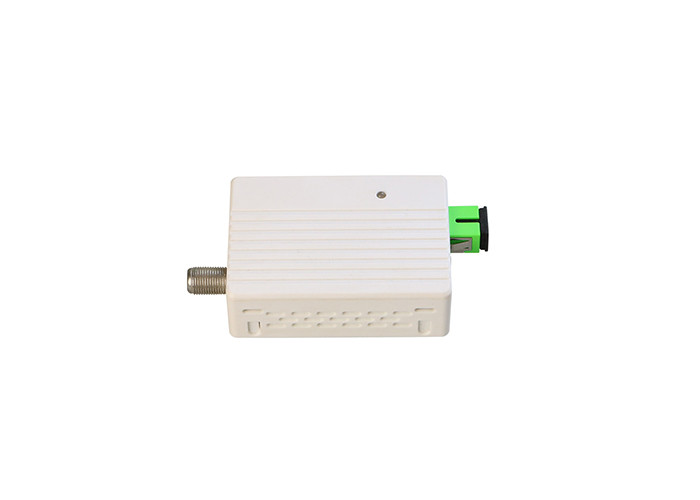

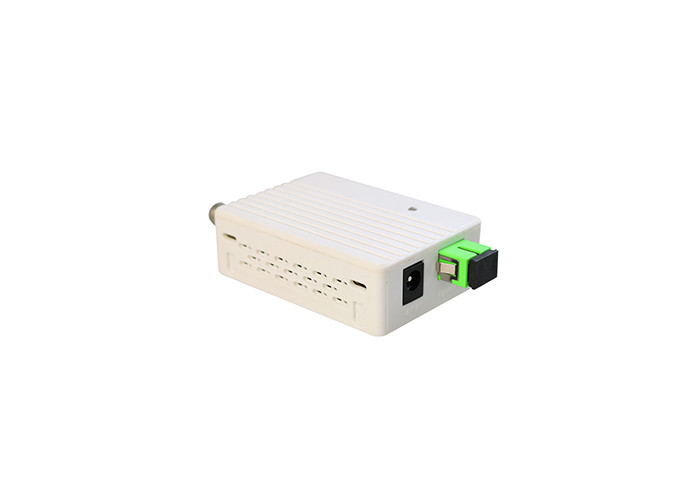

♦ غلاف بلاستيكي عالي الجودة ، تصميم من خلال الفتحة على كلا الجانبين ، تبديد حرارة جيد ؛
♦ قناة RF كاملة GaAs مضخم منخفض الضوضاء.الحد الأدنى للإشارة الرقمية لتلبية جهاز استقبال -18dBm ،الحد الأدنى للإشارة التناظرية لتلبية جهاز استقبال -10dBm ؛
♦ مع وظيفة AGC (يمكن تخصيص نطاق AGC) ؛
♦ أنبوب مكبر للصوت لجهاز الحماية من زيادة التردد عالي التردد ؛
♦ تصميم منخفض الطاقة ، واستخدام مصدر طاقة تحويل عالي الكفاءة لضمان قوة موثوقية عالية وثبات عالي.
إجمالي استهلاك الطاقة 2 وات فقط ، مع دائرة الكشف البصري
♦ خيارات الموصل البصري SC / APC و SC / PC & FC / APC & FC / PC ، واجهة RF للذكور أو الإناث ؛
♦ جهاز حماية من الصواعق متعدد المستويات (صمام ثنائي قمع عابر TVS) ، نظام حماية من الصواعق ،
لضمان التشغيل الآمن للمعدات
3. فني المعلمات
| نموذج | OR18A | OR18B | أو 18 ج | OR18D |
| الطول الموجي | 1100 ~ 1600 نانومتر و 1550 نانومتر | |||
| مدخلات الطاقة الضوئية | 0dBm ~ -10dBm (تناظري) & 0dBm ~ -15dBm (رقمي) | 0dBm ~ -10dBm (تناظري) & 0dBm ~ -18dBm (رقمي) | ||
| تعويض الخساره | > 45 ديسيبل | |||
| موصل بصري | FC / APC & SC / APC & FC / PC & SC / PC | |||
| عرض النطاق الترددي RF | 40 ~ 1006 ميجا هرتز | |||
| التسطيح | ± 1 ديسيبل @ 40 ~ 1006 ميجا هرتز | |||
| فقدان خرج التردد اللاسلكي | ≥16dB @ 40 ~ 550 ميجا هرتز ≥14dB @ 550 ~ 1006 ميجا هرتز | |||
| مستوى الإخراج (منفذ واحد) دبوس @ -15dBm | (70 ± 1) ديسيبل | (67 ± 1) ديسيبل | (61 ± 1) ديسيبل | (82 ± 1) ديسيبل |
| منفذ الاخراج | 1 & 2 (تخصيص) | |||
| مقاومة الإخراج | 75Ω | |||
| نطاق AGC | 0dBm ~ -9dBm & -3dBm ~ -12dBm (تخصيص) & - 6dBm ~ -15dBm (تخصيص) | |||
| C / N (الملاحظة 1) | ≥51 ديسيبل | |||
| CTB (الملاحظة 1) | ≥ 65 ديسيبل | |||
| CSO (ملاحظة 1) | ≥62 ديسيبل | |||
| الفولتاج المعدات | تيار مستمر 5 فولت ± 0.5 | |||
| محول الفولتية | AC220V | |||
| ردود الفعل الداخلية Volatage | تيار مستمر 5 فولت ± 0.5 | |||
| درجة حرارة العمل | -25 درجة مئوية ~ + 45 درجة مئوية | |||
| استهلاك | <2 واط | |||
| بحجم | 91 × 79 × 24 مم | |||
| الوزن الإجمالي للكرتون | 1.20 كلغ (10 قطع) | |||
ملاحظة 1: في ظل خسارة الارتباط المحددة ، تم تكوين 59 إشارة قناة تلفزيونية تناظرية PAL-D بتردد 550 ميجا هرتز وجميع الإشارات الرقمية المشكّلة للنطاق
يتم إرسالها كل 2 ميجا هرتز في 550 ميجا هرتز -862 ميجا هرتز.مستوى الإشارة المشكلة رقمياً أقل بمقدار 10 ديسيبل من مستوى الإشارة التناظرية المشكلة
وإدخال الطاقة الضوئية للمستقبل البصري هو -1dBm.ستكون نتائج الاختبار مختلفة وفقًا لتكوين المستقبل البصري لوحدة التضخيم المختلفة.
