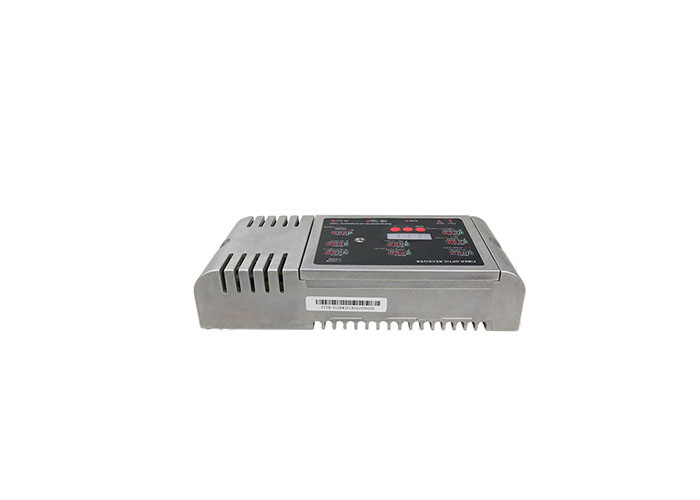

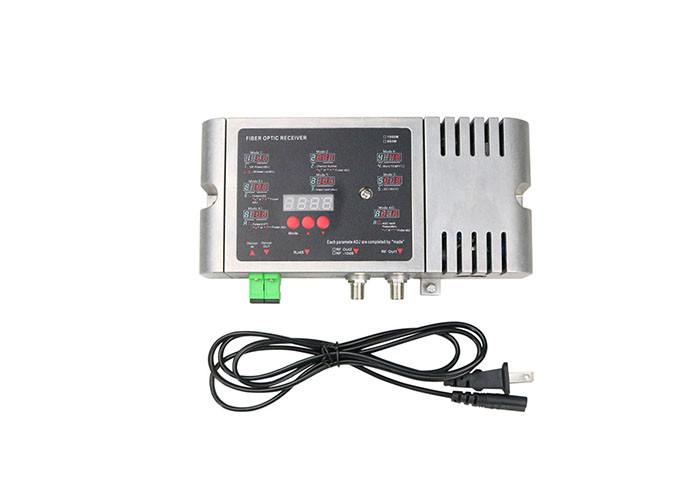

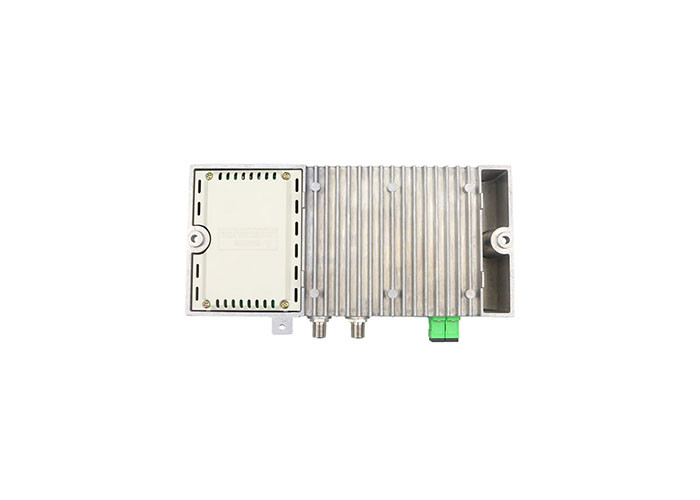

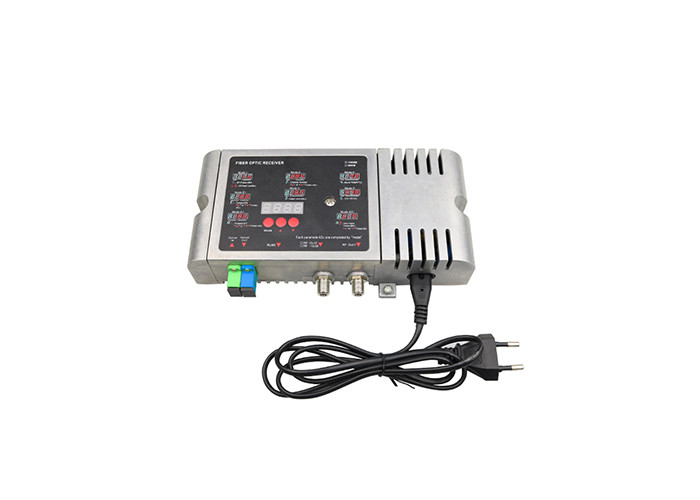

AGC 8V FTTB 1540nm العقدة الضوئية CATV
| مكان المنشأ | شنغهاي الصين |
|---|---|
| اسم العلامة التجارية | Yogel or OEM |
| إصدار الشهادات | ISO9000 ,ROHS,CE |
| رقم الموديل | وكالة YG-ABN02 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Negotiate |
| تفاصيل التغليف | 1 قطعة / علبة كرتون |
| وقت التسليم | 3-5 أيام بعد النهب |
| شروط الدفع | Western Union ، Moneygram ، T/T ، L/C |
| القدرة على العرض | 10000 قطعة / شهر |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
وي تشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | AGC 8V FTTB إشارة لبناء مستقبل بصري مزدوج المخرجات عقد FTTB نشطة مع wdm | الطول الموجي العامل الكيبل التلفزيوني | 1540 ~ 1560 |
|---|---|---|---|
| تمرير الطول الموجي | 1310،1490 | مدخلات الطاقة الضوئية | -9 ~ + 2 ديسيبل |
| مقاومة الإخراج | 75 | نوع الموصل البصري | SC / APC أو محدد من قبل المستخدم |
| نوع الألياف | وضع واحد | مجموعة AGC الضوئية | (-9dBm / -8dBm / -7dBm / -6dBm / -5dBm / -4dBm) ~ (+ 2dBm) قابل للتعديل |
| إبراز | العقدة الضوئية 1540nm CATV,العقدة البصرية AGC 8V CATV,الألياف البصرية 1540nm CATV |
||
منتوج وصف
جدول العلاقة بين مدخلات الطاقة الضوئية و CNR
AGC 8V FTTB إشارة لبناء مستقبل بصري مزدوج المخرجات عقد FTTB نشطة مع wdm
وصف
جهاز الاستقبال البصري من سلسلة YG-ABN02 هو أحدث جهاز استقبال بصري بسرعة 1 جيجاهرتز FTTB.مع مجموعة واسعة من الطاقة الضوئية المستقبلة ، ومستوى إخراج مرتفع واستهلاك منخفض للطاقة.إنها المعدات المثالية لبناء شبكة NGB عالية الأداء ، مع WDM.
ميزات
* تقنية تحكم AGC بصرية ممتازة ، عندما يكون نطاق الطاقة الضوئية للإدخال -9 ~ + 2dBm ،
مستوى الإخراج ، CTB و CSO بشكل أساسي دون تغيير
* يمتد تردد عمل الوصلة الهابطة إلى 1 جيجاهرتز ، يعتمد جزء مضخم التردد اللاسلكي على استهلاك منخفض للطاقة عالي الأداء
رقاقة GaAs ، أعلى مستوى إخراج يصل إلى 112dBuv
* يستخدم كل من EQ و ATT دائرة التحكم الكهربائية الاحترافية ، مما يجعل التحكم أكثر دقة والتشغيل أكثر ملاءمة
* المدمج في مستجيب إدارة الشبكة القياسية الوطنية من الدرجة الثانية ، ودعم إدارة الشبكة عن بعد (اختياري)
* الهيكل المدمج والتركيب المريح هو الخيار الأول لشبكة FTTB CATV
* مزود طاقة مدمج عالي الموثوقية منخفض استهلاك الطاقة ، وإمدادات طاقة خارجية قابلة للتحديد
مخطط المبدأ
مع مستجيب إدارة الشبكة من الدرجة الثانية ، مخطط كتلة الإخراج FP204 (مقسم ثنائي الاتجاه)
مواصفات
| بند | وحدة | المعايير الفنية | ||
| المعلمات البصرية | ||||
| مدخلات الطاقة الضوئية | ديسيبل | -9 ~ +2 | ||
| فقدان العائد البصري | ديسيبل | > 45 | ||
| الطول الموجي | نانومتر | 1100 ~ 1600 | ||
| نوع الموصل البصري | SC / APC أو محدد من قبل المستخدم | |||
| نوع الألياف | وضع فردي | |||
| معلمات الارتباط | ||||
| ج / ن | ديسيبل | 51 | ملحوظة 1 | |
| ج / CTB | ديسيبل | 60 | ||
| ج / CSO | ديسيبل | 60 | ||
| معلمات الترددات اللاسلكية | ||||
| نطاق الترددات | ميغا هيرتز | 45 ~ 860/1003 | ||
| التسطيح في النطاق | ديسيبل | ± 0.75 | ||
| (خرج FZ110) | (خرج FP204) | |||
| مستوى الإخراج المقدر | ديسيبل فولت | 105 | 101 | |
| أقصى مستوى للإخراج | ديسيبل فولت | ≥ 108 (-9 ~ + 2dBm استقبال الطاقة الضوئية) | ≥ 104 (-9 ~ + 2dBm استقبال الطاقة الضوئية) | |
| ≥ 112 (-7 ~ + 2dBm استقبال الطاقة الضوئية) | ≥ 108 (-7 ~ + 2dBm استقبال الطاقة الضوئية) | |||
| خسارة عودة الإخراج | ديسيبل | ≥16 | ||
| مقاومة الإخراج | Ω | 75 | ||
| نطاق AGC البصري | ديسيبل | (-9dBm / -8dBm / -7dBm / -6dBm / -5dBm / -4dBm) ~ (+ 2dBm) قابل للتعديل | ||
| نطاق التحكم الكهربائي EQ | ديسيبل | 0 ～ 15 | ||
| نطاق التحكم الكهربائي ATT | ديسيبل فولت | 0 ～ 15 | ||
| الخصائص العامة | ||||
| جهد الطاقة | الخامس | ج: أس (150 ~ 265) الخامس | D: تيار مستمر 12 فولت / 1 أمبير مصدر طاقة خارجي | |
| درجة حرارة التشغيل | ℃ | -40 ~ 60 | ||
| استهلاك | فيرجينيا | ≤ 8 | ||
| البعد | مم | 208 (L) * 108 (W) * 47 (H) | ||
جدول العلاقة بين مدخلات الطاقة الضوئية و CNR
معلومات الطلبية
موصل الإدخال البصري: SC / APC أو FC / APC
عدد موصل خرج التردد اللاسلكي: 2
موصل RF أنثى
بوصة المسمار اللولبي (النظام البريطاني) أو النظام المتري
مستوى إخراج التردد اللاسلكي: حتى أو لا
لا يوجد مرشح 1550nm أو مع مرشح 1550nm
لا WDM أو مع WDM
- موصل الإخراج البصري لـ ONU: SC / UPC أو FC / UPC
سلك إمداد الطاقة: واحد (الولايات المتحدة الأمريكية ، اليورو ، معيار CHN ، إلخ.)
التعبئة والتغليف
حزمة المواد: كرتون
معلومات العبوة: الحجم (الطول * العرض * الارتفاع): 575 * 395 * 430 مم الوزن: 18.50 كجم 20 قطعة / كرتون
