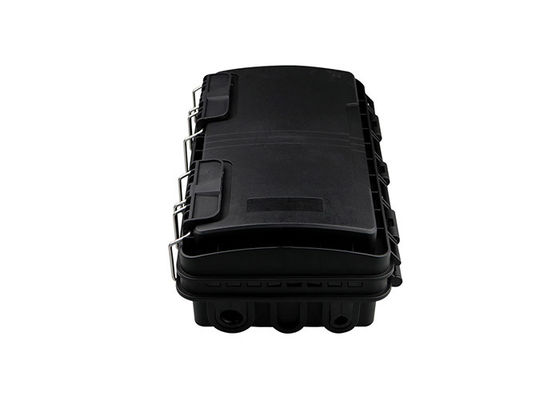

20 مم إدخال 5 مم إخراج الألياف البصرية مربع إنهاء

FTTH 16 Core داخلي خارجي للألياف البصرية إغلاق توزيع الألياف مع فاصل ومحول PLC صغير

وصف:

يدمج إغلاق الوصلة هذا التوزيع والتقسيم في واحد ، ويمكنه تحقيق الاندماج المباشر والتفرع للكابل البصري ، وهو مناسب لتوصيل الأسلاك في معدات الاتصالات الضوئية.من خلال المهايئ والعبور لإدخال الإشارة لتحقيق وظيفة التوزيع البصري ، فهي مناسبة أيضًا لكابلات الألياف البصرية واتصال حماية الضفيرة ؛يمكن استخدام التصميم الفريد من ثلاث طبقات لجسم الصندوق كمقسم ليفي أو صندوق لصق ؛يمكن قلب اللوح القابل للطي 180 درجة ، وهو أكثر ملاءمة لتثبيت الصندوق أو الصيانة.إذا قمت بإزالة اللوحة ، فيمكنها أن تكون بمثابة إغلاق لصق لتلبية الخيارات المختلفة.

الصفة:

المنتج مصنوع من بلاستيك عالي الجودة ومقاوم للصدمات وله واجهة مستخدم قياسية يمكن إعادة فتحها.يمكن أن تستوعب وحدتي LGX الخائن 1x8 PLC أو نوع الأنبوب الفولاذي ؛

وظيفة مضادة للأشعة فوق البنفسجية ومضادة للتأثير ومقاومة للماء ؛

لوح قلب فريد ، زاوية قلب ≥ 180 درجة ، منطقة الانصهار ومنطقة التوزيع أكثر وضوحًا ، مما يقلل من تقاطع الكابل ؛يمكن لكابل الألياف الضوئية الدخول والخروج من الصندوق دون قطع الكابل.

المعايير الفنية:

نصف قطر انحناء الألياف الضوئية: ≥40mm صينية لصق خسارة إضافية: ≤0.1dB نطاق درجة الحرارة: -40 ° C ~ + 60 ° C

الضغط الجانبي المضاد: ≥2000N / 10 سم مقاومة التأثير: ≥20N.m فئة الحماية: IP65

تخصيص:

إجراء التركيب

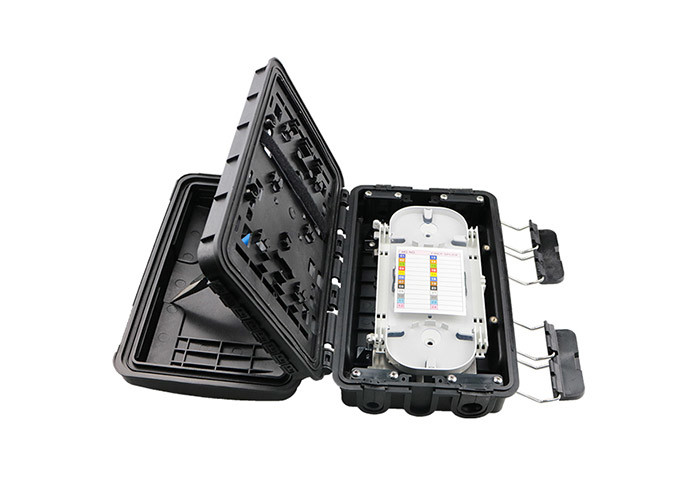

1. افتح الصندوق ، قم بتثبيت المحولات على حامل البلاستيك.(انظر الشكل 1)

قم بفصل الغلاف الخارجي ، الغلاف الداخلي ، الأنبوب السائب من الكابل ، قم بإزالة معجون تعبئة الزيت داخل الكبل ، وحافظ على طول الألياف من 1-1.6 متر والقلب الفولاذي 30-50 مم ؛أدخل كابل التغذية من خلال المدخل وقفله بحلقة ، ولوحة القوة لإصلاح قلب الألياف.يتم لف الكبل البصري الزائد في الأسفل ، ويتم إدخال كابل الألياف الضوئية المنصهر في علبة الألياف.سيتم تثبيت كابل الألياف الضوئية غير الضروري وتخزينه في الجزء السفلي من الصندوق ، وإحضار الكابل في علبة لصق.(انظر الشكل 2)

أدخل موصل الضفيرة في منفذ الإدخال على حامل المحول ، ثم أدخله في علبة لصق من خلال الفتحات المفتوحة في قلب الدرج.بعد أن يتم لفها وإنهائها ، يتم توجيه الطرف الآخر من الضفيرة إلى الأنبوب القابل للتقلص الحراري المثبت في أخدود الربط ، وتسخين الغلاف بشكل مناسب لجعل الألياف وأنبوب الحماية مدمجين في أحدهما ، ويتم قطع موصل الألياف الضوئية المحمي في أخدود الربط.ضع غطاء PVC لمنع السقوط.1 الشكل .2

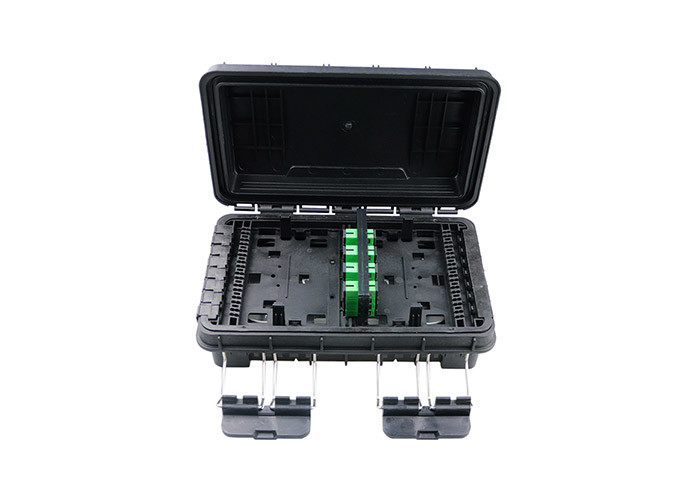

أدخل موصلات كابل الإسقاط في محول وحدة الفاصل (جانب الإخراج) ، ثم ثبت الكبل في فتحات التثبيت ، ثم من خلال الختم المطاطي لإخراج الكابل.(انظر الشكل 3)

4. أدخل جديلة الكابل في فتحة التثبيت ، ثم قم بالمرور عبر مطاط ختم المخرج لإخراج الكابل.

5. أغلق الغطاء ، وأغلق المشبك لإكمال التثبيت ، وقم بتثبيت الخطافات المعدنية ثم قم بتوصيل الكابل الهوائي.(انظر الشكل 4)
