IP65 1x8 LGX PLC Fiber Splitter Distribution Box

في الهواء الطلق IP 65 للماء 8Core ميناء الجوي تصاعد 1x8 LGX PLC الفاصل الألياف البصرية صندوق توزيع مفرق

وصف:

يدمج إغلاق الوصلة هذا التوزيع والتقسيم في واحد ، ويمكنه تحقيق الاندماج المباشر والتفرع للكابل البصري ، وهو مناسب لتوصيل الأسلاك في معدات الاتصالات الضوئية.من خلال المهايئ والعبور لإدخال الإشارة لتحقيق وظيفة التوزيع البصري ، فهي مناسبة أيضًا لكابلات الألياف البصرية واتصال حماية الضفيرة ؛يمكن استخدام التصميم الفريد من ثلاث طبقات لجسم الصندوق كمقسم ليفي أو صندوق لصق ؛يمكن قلب اللوح القابل للطي 180 درجة ، وهو أكثر ملاءمة لتثبيت الصندوق أو الصيانة.إذا قمت بإزالة اللوحة ، فيمكنها أن تكون بمثابة إغلاق لصق لتلبية الخيارات المختلفة.

الصفة:

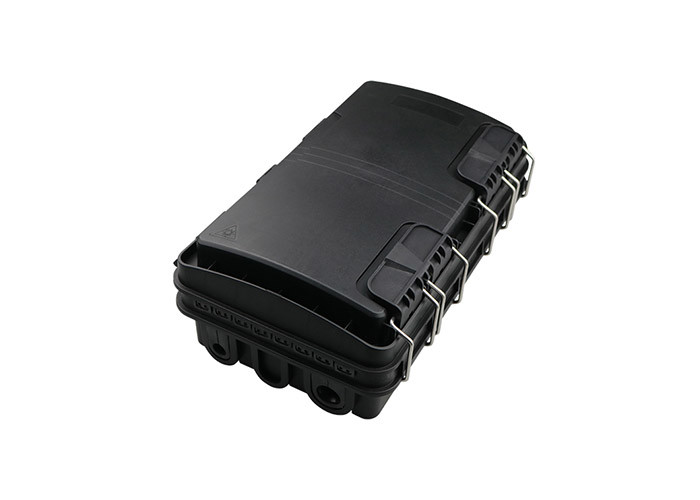

المنتج مصنوع من بلاستيك عالي الجودة ومقاوم للصدمات وله واجهة مستخدم قياسية يمكن إعادة فتحها.يمكن أن تستوعب وحدتي LGX الخائن 1x8 PLC أو نوع الأنبوب الفولاذي ؛

وظيفة مضادة للأشعة فوق البنفسجية ومضادة للتأثير ومقاومة للماء ؛

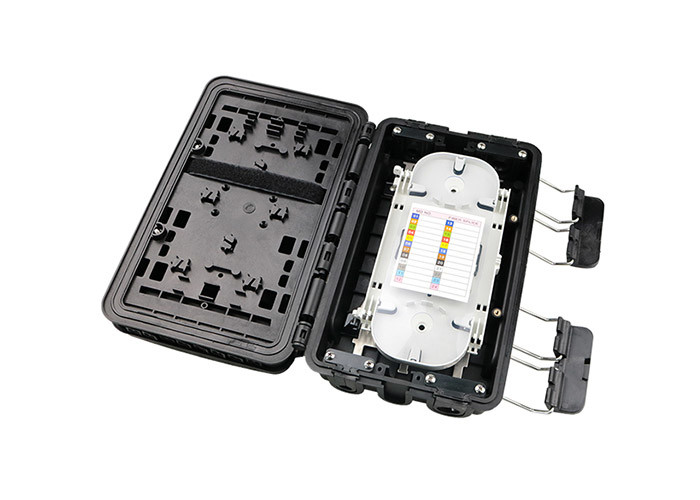

لوح قلب فريد ، زاوية قلب ≥ 180 درجة ، منطقة الانصهار ومنطقة التوزيع أكثر وضوحًا ، مما يقلل من تقاطع الكابل ؛يمكن لكابل الألياف الضوئية الدخول والخروج من الصندوق دون قطع الكابل.

المعايير الفنية:

نصف قطر انحناء الألياف الضوئية: ≥40mm صينية لصق خسارة إضافية: ≤0.1dB نطاق درجة الحرارة: -40 ° C ~ + 60 ° C

الضغط الجانبي المضاد: ≥2000N / 10 سم مقاومة التأثير: ≥20N.m فئة الحماية: IP65

تخصيص:

إجراء التركيب:

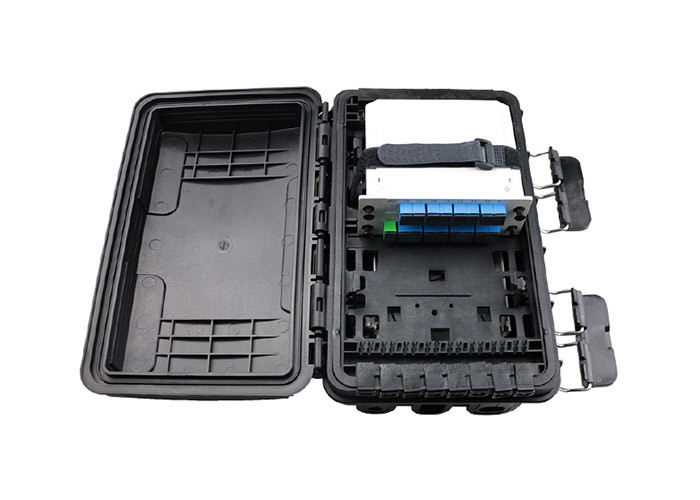

1. فتح مربع ، إصلاح وحدة LGX الخائن مع كابل النايلون التعادل.(انظر الشكل 5)

2 قم بربط الغلاف الخارجي ، الغلاف الداخلي ، الأنبوب الفضفاض من الكبل ، قم بإزالة معجون تعبئة الزيت داخل الكابل ، وحافظ على طول الألياف من 1-1.6 متر والقلب الصلب 30-50 ممأدخل كابل التغذية من خلال المدخل وقفله بحلقة ، ولوحة القوة لإصلاح قلب الألياف.يتم لف الكبل البصري الزائد في الأسفل ، ويتم إدخال كابل الألياف الضوئية المنصهر في علبة الألياف.سيتم تثبيت كابل الألياف الضوئية غير الضروري وتخزينه في الجزء السفلي من الصندوق ، وإحضار الكابل في علبة لصق.(انظر الشكل 6)

3. أدخل موصل الضفيرة في محول وحدة الفاصل (جانب الإدخال) ، ثم أدخله في علبة لصق من خلال الفتحات المفتوحة في قلب الدرج.بعد أن يتم لفها وإنهائها ، يتم توجيه الطرف الآخر من الضفيرة إلى الأنبوب القابل للتقلص الحراري المثبت في أخدود الربط ، وتسخين الغلاف بشكل مناسب لجعل الألياف وأنبوب الحماية مدمجين في أحدهما ، ويتم قطع موصل الألياف الضوئية المحمي في أخدود الربط.ضع غطاء PVC لمنع السقوط.

4 أدخل موصلات كابل الإسقاط في محول وحدة الفاصل (جانب الإخراج) ، ثم ثبت الكابل في فتحات التثبيت ، ثم من خلال الختم المطاطي لإخراج الكابل.(انظر الشكل 7)

5. أدخل جديلة الكابل في فتحة التثبيت ، ثم قم بالمرور من خلال مطاط ختم المخرج لإخراج الكابل.

6. أغلق الغطاء وأغلق المشبك لإكمال التثبيت ، وقم بتثبيت الخطافات المعدنية ثم قم بتوصيل الكابل الهوائي.(انظر الشكل 8)

تفاصيل :
