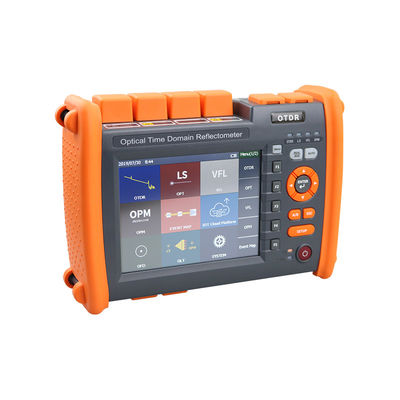

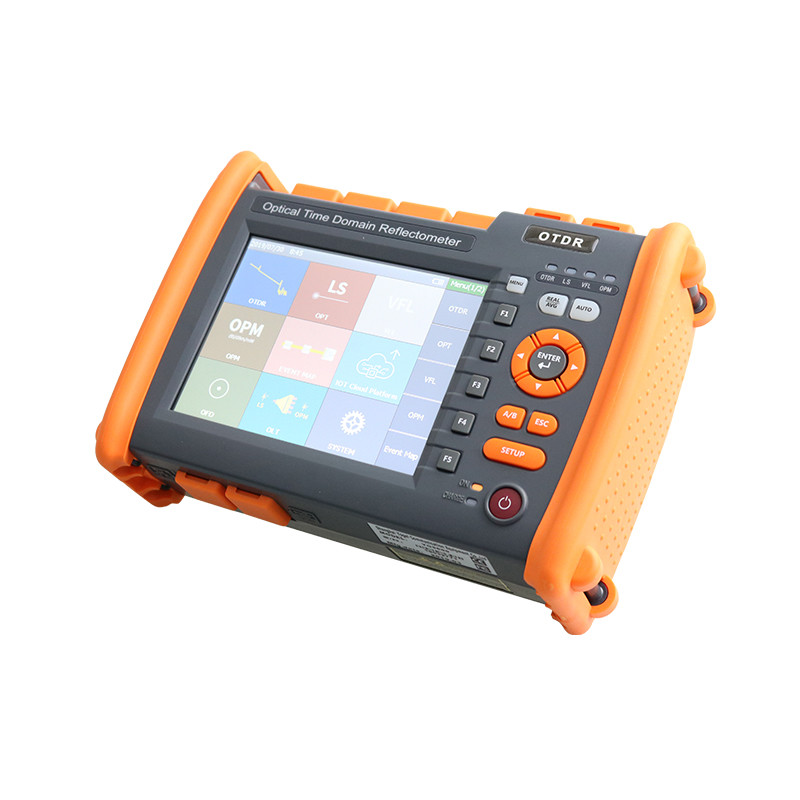

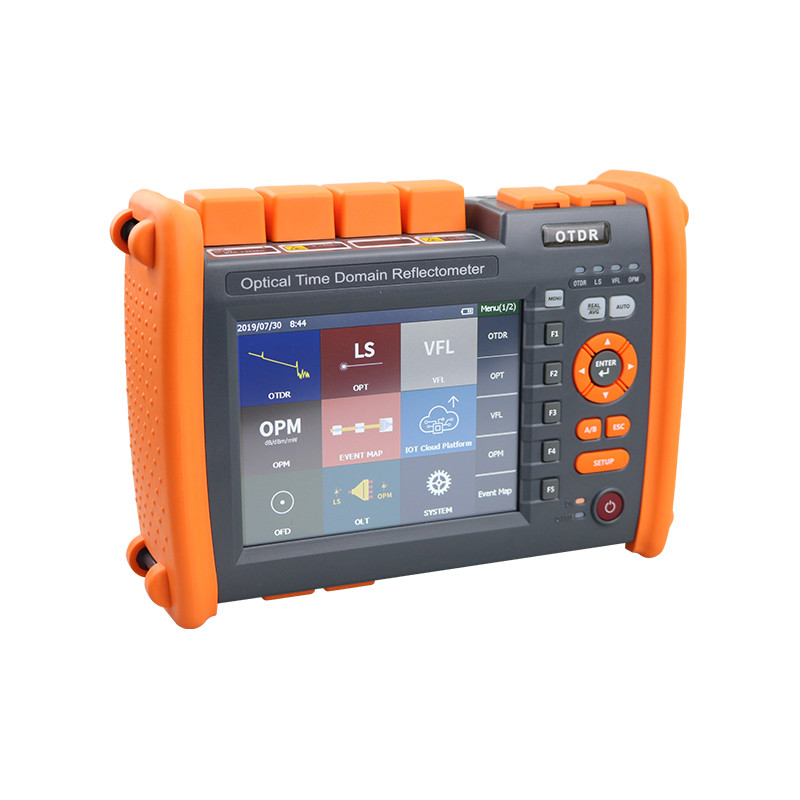

Yogel 1550nm 32 / 30dB SMF OTDR Fiber Tester
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
وي تشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | مقياس انعكاس المجال الزمني البصري-OTDR | رقم الموديل | OTDR5600 |
|---|---|---|---|
| نوع الألياف الضوئية | وضع واحد | طول الموجة المركزي | 1310 نانومتر/1550 نانومتر ± 20 نانومتر |
| الحد الأقصى للنطاق الديناميكي (ديسيبل) 1 | 32/30 ديسيبل | نوع العرض | 5.8 بوصة، LCD، تدعم التحكم بشاشة اللمس |
| واجهة بصرية | FC/UPC (SC، ST) قابل للتبديل | لون | أصفر |
| إبراز | 1550nm SMF OTDR Fiber Tester,Yogel OTDR Fiber Tester,32 / 30dB SMF OTDR Fiber Tester |
||
منتوج وصف
OTDR5600 مقياس انعكاس مجال الوقت البصري- OTDR 1310 / 1550nm 32 / 30dB Eco-OTDR
وصف
مقياس انعكاس مجال الوقت البصري المحمول باليد لسلسلة OTDR5600 هو جهاز قياس اتصالات ذكي ومحمول باليد حديثًا وفقًا لاختبار الألياف الضوئية ونظام الاتصالات.يستخدم المنتج لقياس المعلمات مثل الألياف الضوئية وطول الألياف الضوئية والفقد والجودة التالية وما شابه ذلك.يمكنه وضع نقطة الحالة ونقطة الخطأ في الملف بسرعة وبدقة
رابط الألياف الضوئية.يمكن استخدامه على نطاق واسع في الإنشاءات الهندسية وصيانة الطرق والإصلاح العاجل للألياف الضوئية ونظام الاتصالات.يمكن استخدامه أيضًا في تطوير الألياف البصرية والكابلات البصرية وكذلك قياس الإنتاج.يمكن للمنتج أن يساعد بشكل فعال في تركيب وبناء شبكة الألياف الضوئية ، والصيانة السريعة والفعالة التالية و
اختبار استكشاف الأخطاء وإصلاحها.
مقدمة عامة
OTDR5600 متين ومتين مع مظهر جديد وجذاب.واجهة التشغيل الأكثر إيجازًا وبسيطة وبديهية
تم تصميم النمط خصيصًا للمستخدمين المحليين.يعمل وضع التشغيل المزدوج لمفتاح الضغط وشاشة اللمس على تبسيط تطبيق المستخدمين بشكل فعال.يمكنك الحصول على نتيجة الاختبار عن طريق التحليل بنقرة واحدة وستظهر الأحداث على الواجهة الرئيسية في نموذج قائمة مع معلومات عن رقم الحدث ونوعه والموقع (المسافة) والفقد ورد الفعل وتدرج الأحداث (التوهين) وخسارة كاملة.يعمل وضع إدارة الطاقة الذكي في الآلةيمكن أن تزيد مدة عمل الجهاز عن 10 ساعات مع بطارية الليثيوم عالية السعة.
ميزات
*التصميم الهيكلي الجديد والجميل للمظهر.
*يعتبر وضع التشغيل الأكثر ملاءمة في الصناعة بسيطًا بقدر توفره.
*يمكن للمنطقة الميتة للحدث القصير للغاية اختبار وصلة الأسلاك للألياف الضوئية.
* يمكنه اختبار الدائرة بالضوء وإصدار إنذار ، وتجنب وجود المعدات التي تضررت إشارة الضوء في الألياف الضوئية التي تم اختبارها.
* تم تجهيز وظيفة تحديد موقع خطأ الليزر المرئي عالية الطاقة بالداخل.
*يمكن لواجهة USB نقل المستندات وجعل نماذج التقارير سريعة.

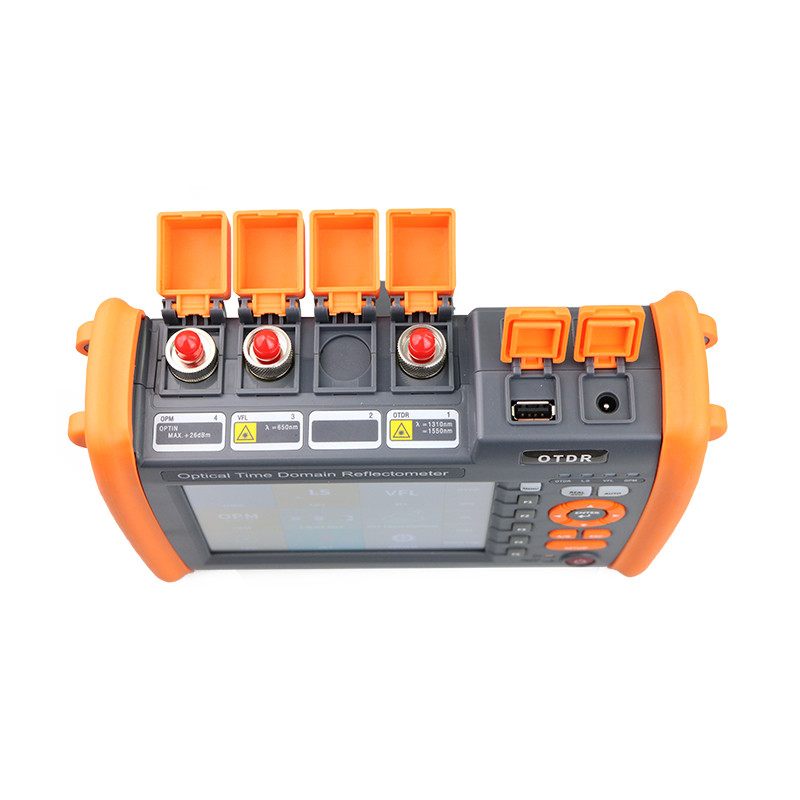

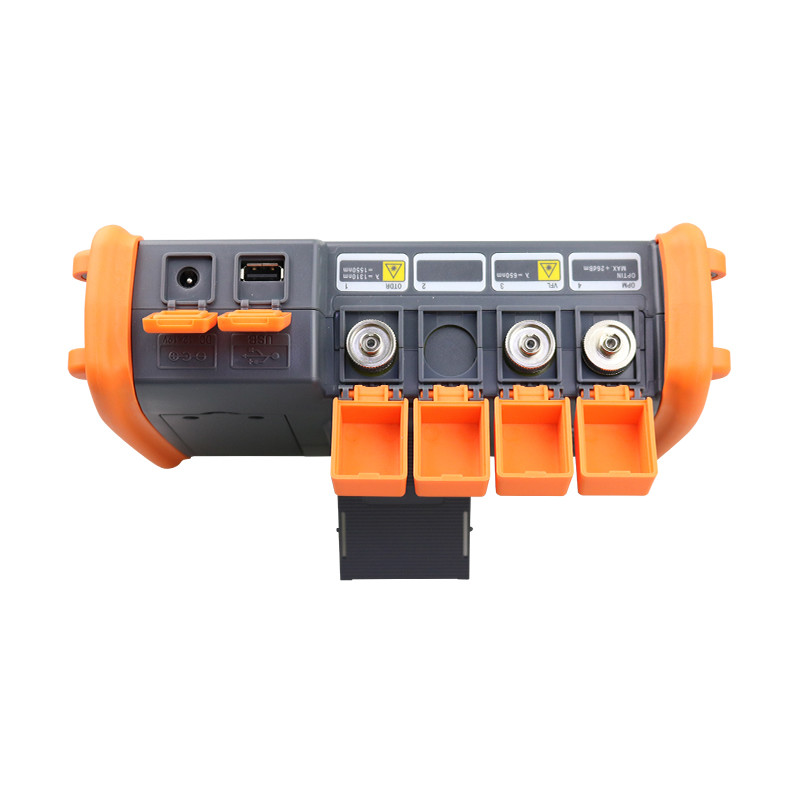

*تتيح واجهة خرج الإضاءة الشاملة التي يسهل استبدالها مجموعة متنوعة من اختبارات الواجهة.
مواصفات
بند
نموذج
|
|
| نوع الألياف | SMF |
| عرض | 5.8 بوصة LCD ملونة مع شاشة تعمل باللمس |
| طول الموجة | 1300 نانومتر / 1550 نانومتر |
| أقصى مدى ديناميكي | 32/30 ديسيبل |
| منطقة الحدث العمياء | 0.8 م |
صفقة التوهين منطقة | 6 م |
| نطاق القياس | 500 متر / 1 كيلومتر / 2 كيلومتر / 4 كيلومتر / 8 كيلومتر / 16 كيلومتر / 32 كيلومتر / 64 كيلومتر / 128 كيلومتر / 256 كيلومتر |
قياس النبض عرض | 5ns / 10 ns / 50ns / 160ns / 320ns / 500ns / 1000ns / 5000ns / 10000ns / 20000ns |
| دقة تتراوح | ± (0.75 م + فاصل أخذ العينات + 0.005٪ * اختبار dstance) |
| دقة الخسارة | ± 0.05 ديسيبل / ديسيبل |
| تخزين التاريخ | ± 3 ديسيبل |
| نوع الواجهة | ≥ 2000 |
| نوع الواجهة | FC / PC (قابل للاستبدال SC ، ST) |

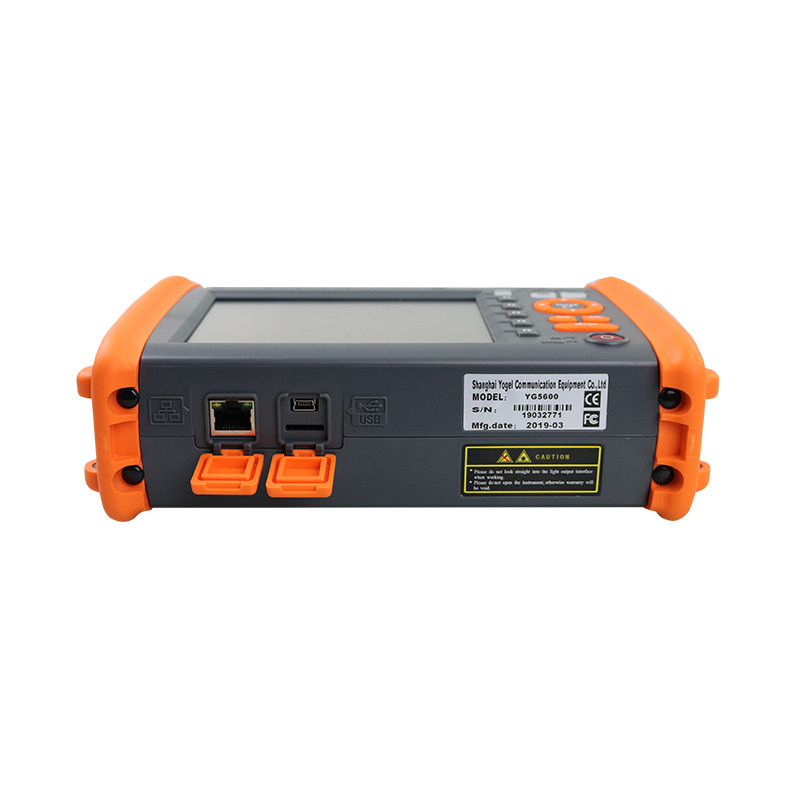

الاتصالات واجهه المستخدم | USB ، USB صغير ، 10M / 100M Ethernet |
| خرج VFL | ≥5 ميجا واط |
خرج LS OPM | ≥-5 ديسيبل + 26 ديسيبل - -50 ديسيبل (قابل للاستبدال: + 6 ديسيبل - -70 ديسيبل) |
مزود الطاقة الوضع | محول تيار متردد / تيار مستمر: تيار متردد: 100 فولت -240 فولت ، 50/60 هرتز ، 0.6 أمبير ، ليثيوم البطارية: 7.4 فولت 6700 مللي أمبير |
| درجة حرارة التشغيل |
-5 ℃ -50 ℃ |
| درجة حرارة التخزين |
-20 -70 ℃ |
| الرطوبة النسبية |
0-95٪ عدم التكثيف |
| وزن |
≤1.1 كجم |
| الصوت |
227 مم * 160 مم * 70 مم |
ملحوظة
* درجة الحرارة المحيطة + 23 ℃ ± 2 ، أقصى عرض لنبضة الاختبار ومتوسط عدد المرات أكثر من 500 ؛
* حالة اختبار المنطقة العمياء (المدى 500 متر ، عرض النبضة 10 نانوثانية والقناة الثالثة) ، فقدان انعكاس لوجه نهاية الألياف ≥45 ديسيبل ، القيمة النموذجية ؛
* سطوع منخفض ، لم يتم اختباره.

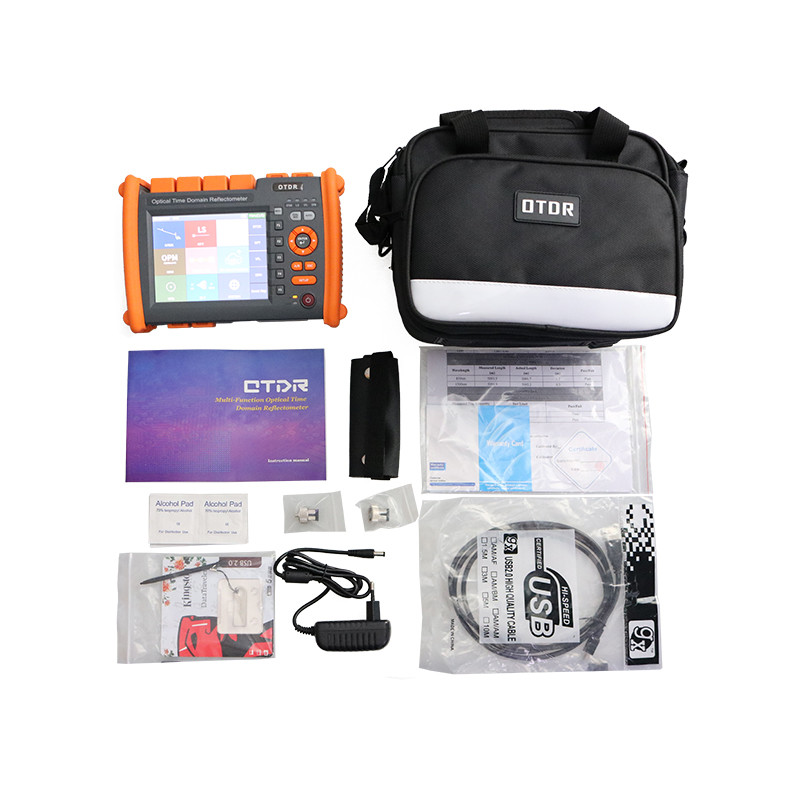

التكوين القياسي
| رقم | اسم | كمية |
| 1 | مضيف OTDR | 1 |
| 2 | محول طاقة تيار متردد / تيار مستمر | 1 |
| 3 | مقبض قشري | 1 |
| 4 | قرص U (يحتوي على برنامج تحليل محاكاة العميل) | 1 |
| 5 | قلم اللمس | 1 |
| 6 | خط التاريخ | 1 |
| 7 | واجهة نقل OTDR SC | 1 |
| 8 | واجهة نقل OPM SC | 1 |
| 9 | دليل المستخدم | 1 |
| 10 | تقرير الاختبار | 1 |
| 11 | بطاقة الضمان والشهادة | 1 |
| 12 | قطعة قطن نظيفة | 1 |
| 13 | حقيبة ظهر خاصة للأداة (تحتوي على حمالات) | 1 |
