مضخم الألياف الضوئية عالي الطاقة EYDFA Ytterbium 9 / 125μM
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
وي تشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نطاق الطول الموجي لمنفذ CATV (×1) | 1545 ~ 1565 نانومتر | نطاق الطول الموجي لمنفذ PON (×2) | 1260 ~ 1360 نانومتر و 1480 ~ 1500 نانومتر و 1575 ~ 1581 نانومتر و 1610 ~ 1660 نانومتر |
|---|---|---|---|
| طاقة الإدخال | -10~+10 ديسيبل | طاقة الإخراج | 16 ~ 20 ديسيبل |
| نوع الألياف | كورنينج SM 9/125 ميكرومتر | ماركة مضخة الليزر | JDSU لومنتوم |
| طريقة التبريد بالليزر | المبرد الكهروحراري (TEC) | عمر EDFA | ≥ 10 سنوات |
| إبراز | مضخم الألياف الضوئية EYDFA,مضخم الألياف الضوئية 9 / 125μm,مضخمات الألياف الضوئية 9 / 125μm ytterbium |
||
منتوج وصف

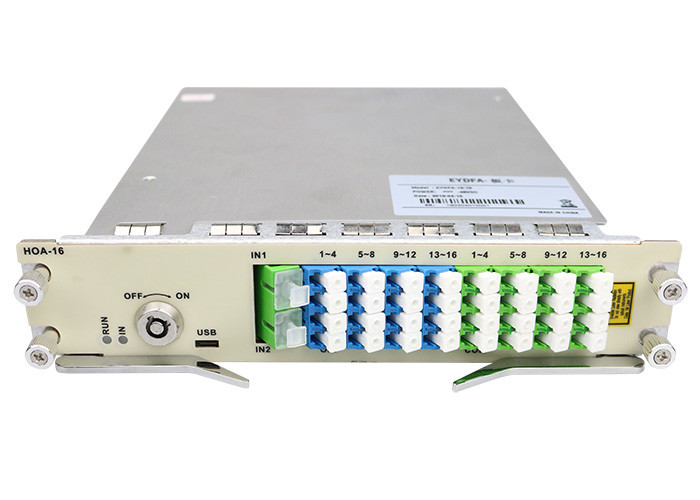

مضخم الألياف البصرية عالي الطاقة من الإيتربيوم
16 منفذًا EYDFA مع بطاقات PON WDM
وصف
WHA5616 يمكن لـ EYDFA الجمع بين 16 قناة من إشارات GPON / XGPON و 16 قناة CATV لتحقيق مضاعفة تقسيم الطول الموجي ، والتي يجب تثبيتها في فتحتين في النظام الأساسي.
مخطط وظيفة النظام
مواصفات
|
لا. |
بند |
دقيقة. |
النوع. |
ماكس. |
وحدة |
|
|---|---|---|---|---|---|---|
| 1 | GPON / XGPON1 / OTDR + الكيبل التلفزيوني WDM المواصفات البصرية | |||||
| 1.1 | نطاق الطول الموجي لمنفذ الكيبل التلفزيوني (λ1) | 1545-1565 | نانومتر | |||
| 1.2 | نطاق الطول الموجي لمنفذ PON (λ2) | 1260 - 1360 و 1480 - 1500 و 1575 - 1581 و 1610 - 1660 | نانومتر | |||
| 1.3 | مدخل الطاقة | -10 | 0 | 10 | ديسيبل | |
| 1.4 | طاقة الإخراج (كل منفذ لـ 16 منفذًا) | 16 | 19 | 20 | ديسيبل | |
| 1.5 | توحيد طاقة الإخراج (بين منافذ الإخراج) | ± 1 ديسيبل | ديسيبل | |||
| 1.6 | استقرار انتاج الطاقة | -0.5 | 0.5 | ديسيبل | ||
| 1.7 | NF (في = 1 ديسيبل ، λ = 1550 نانومتر) | 5.5 | 6.0 | ديسيبل | ||
| 1.8 | تسرب المضخة في منفذ الإدخال / الإخراج | -30 | ديسيبل | |||
| 1.9 | عزل @ منفذ الإدخال / الإخراج | 30 | ديسيبل | |||
| 1.10 | PMD (تشتت وضع الاستقطاب) | 0.5 | ملاحظة | |||
| 1.11 | PDG (الكسب المعتمد على الاستقطاب) | 0.5 | ديسيبل | |||
| 1.12 | RL (فقدان العائد البصري) | 50 | ديسيبل | |||
| 1.13 | خسارة الإدراج (الطول الموجي IP) @ λ2 | 1 | ديسيبل | |||
| 1.14 | الاتجاهية (P «R) | 50 | ديسيبل | |||
| 1.15 | انتاج الطاقة قابل للتعديل | يمكن أن تتحكم طاقة الإخراج في 5 ديسيبل | ||||
| 2 | مواصفات الواجهة | |||||
| 2.1 | موصل بصري |
منفذ إدخال الكيبل التلفزيوني: SC / APC منفذ إدخال GPON: LC / UPC منفذ إخراج COM: LC / APC |
||||
| 2.2 | عدد منافذ الإدخال / الإخراج |
مدخلات الكيبل التلفزيوني: 1 إدخال GPON: 16 خرج COM: 16 |
||||
| 3 | مواصفات WDM المدمجة | |||||
| 3.1 | نطاق الطول الموجي لمنفذ الكيبل التلفزيوني (λ1) | 1545-1565 | نانومتر | |||
| 3.2 | نطاق الطول الموجي لمنفذ PON (λ2) | 1260-1360 و 1480-1500 و 1575-1581 و 1616-1660 | نانومتر | |||
| 3.3 | فقدان الإدراج | تمرير الفرقة | 0.8 | ديسيبل | ||
| فرقة انعكاس | 0.6 | ديسيبل | ||||
| 3.4 | PDL (خسارة تعتمد على الاستقطاب) | 0.1 | ديسيبل | |||
| 3.5 | PMD (تشتت وضع الاستقطاب) | 0.1 | ملاحظة | |||
| 3.6 | العزلة (Com → PON @ λ1) | 15 | ديسيبل | |||
| 3.7 | العزلة (Com → CATV @ λ2) | 40 | ديسيبل | |||
| 3.8 | عبور إشارة PON عند إيقاف تشغيل EDFA | 1577 ، 1270 ، 1310 ، 1490 ، 1625/1650 | نانومتر | |||
| 3.9 | تحمل القوة | 26 | ديسيبل | |||
| 3.10 | خرج ثابت | @ الإدخال المتغير: -6 ~ +8 ديسيبل | ||||
| 5 | معلومات أساسية أخرى | |||||
| 5.1 | نوع الألياف | SM 9/125 ميكرومتر | ||||
| 5.2 | ماركة مضخة الليزر | JDSU | ||||
| 5.3 | طريقة التبريد بالليزر | مبرد حراري (TEC) | ||||
| 5.4 | عمر EDFA | ≥ 10 سنوات | ||||
ملحوظة:
تحتاج بطاقات EYDFA ذات 16 منفذًا للعمل مع النظام الأساسي للخدمات الكاملة وتشغل فتحتين.
