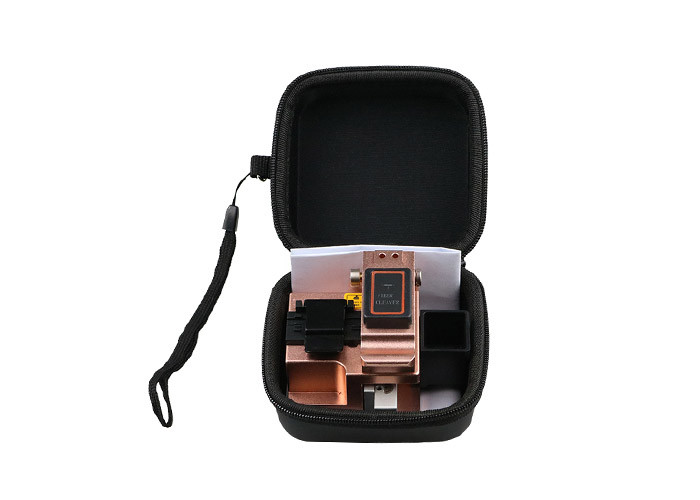

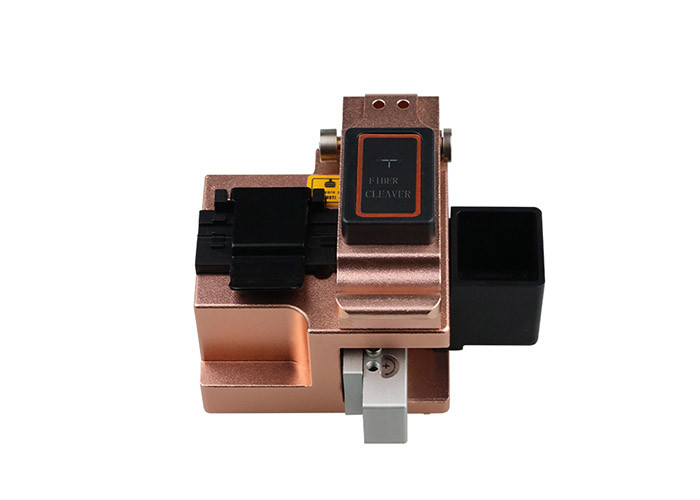

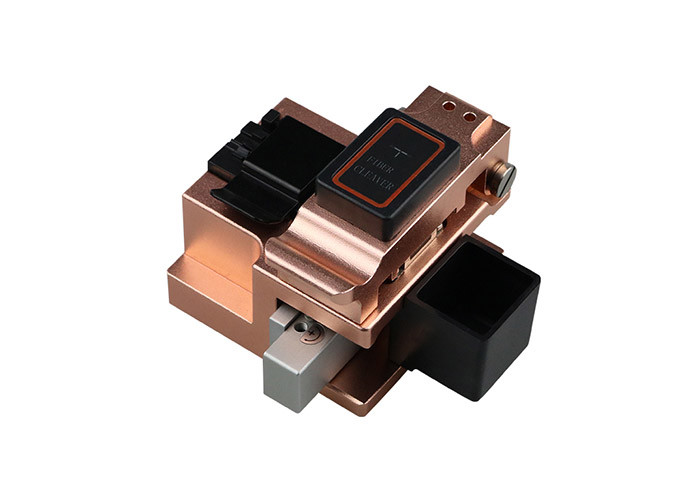

FTTH Network CL-7 0.25mm ساطور ألياف عالية الدقة

FTTH Network Tool Kits CL-7 المحمولة الألياف الضوئية الساطور القاطع البصري

وصف

إنها آلة الربط من النوع المصغر ولدينا حق الملكية الفكرية الخاص بنا لتقنية ضبط الألياف.إنها تعتمد تقنية ضبط الألياف PAS المتقدمة.اعتماد محرك أربعة محركات ، لديه وظيفة ضبط الألياف ، لا يستخدم فقط لمشروع FTTX ، ولكن يمكن استخدامه أيضًا لخط الجذع ، إنه آلة أصغر حجم ، وأخف وزن ، وأسرع سرعة ربط.

ميزات :

* تصميم مضغوط؛


* موثوقية عالية ؛


* أداء قص ممتاز.


* تصميم خاص لوضع مفتاح الربط السداسي ؛


* تشق 48000 مرة لكل شفرة ؛


* خفيف جدا.


* لون أسود

تعليمات الألياف الساطور:

1. استخدام الرجاء قراءة هذه التعليمات بعناية من قبل ؛

2. السكين سكين هي آلات دقيقة ، لا يمكن أن تصمد أمام تأثير قوي ، حتى لا تؤثر على أداء القاطع

3.حطام الألياف الضوئية والألياف الضوئية نحيفة للغاية ، وطرف حاد ، يمنع بصرامة حطام الألياف من دخول الجلد والعينين وحطام الألياف الضوئية مع مجموعة حاوية خاصة

4. لا تلمس النصل مباشرة ، الصيانة ، لا تلمس النصل.

5. لا تقسم القاطع أو يحتاج الزيت لإصلاحه ، يرجى الاتصال بقسم خدمة الشركات المصنعة

طريقة التقديم:

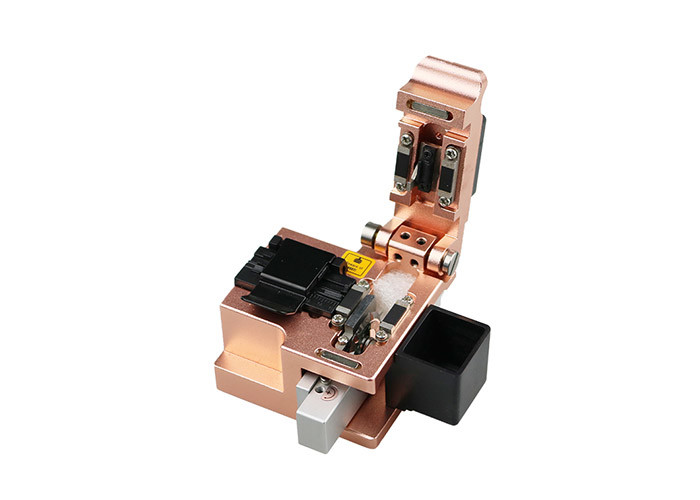

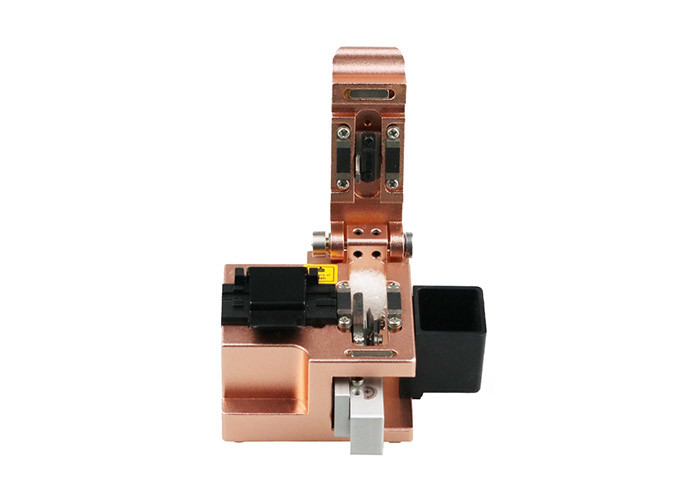

1 ، فتح وإغلاق ذراع رفع الصوانى الكبيرة ، غطاء الصوانى الكبير ، غطاء منزلق الشفرة الذي تم دفعه إلى الجانب الأمامي للجهاز ، إعادة تدوير ألياف النفايات سيتم فتح البنية الفوقية تلقائيًا ؛

2 ، مع مشبك الألياف المجردة من طلاء الألياف المحجوزة للألياف العارية بطول 35-45 مم ، مبللة بصوف قطن كحول أو لف مناديل ورقية ألياف بصرية ، ألياف نظيفة.المسح باستخدام الصوف أو المناديل الورقية ، لا تستخدم نفس الصوف القطني أو المناديل الورقية لفرك الثانية (ملاحظة: يرجى نقاء أكبر من 99٪ كحول) ؛

3 ، بصريًا على حافة طبقة طلاء الألياف يتم محاذاة القاطع على المسطرة (10-16 سم) مقياس مناسب ، ترك الألياف الضوئية في أخاديد دليل الألياف تتطلب أليافًا عارية موضوعة مباشرة على وسادة ضغط الألياف الضوئية تحديد نهاية الألياف يمكن لمسها بإعادة تدوير البكرات ؛

4 أغلق صفيحة غطاء التثبيت ، لتعزيز منزلق شفرة الجهاز ، والشفرة تقطيع السطح السفلي للألياف الضوئية ، وهي حرة في الانزلاق إلى الجانب الآخر ، وقطع الألياف ؛

5 ، يتم وضع اليد اليسرى على القاطع الأيمن لفتح الصوانى الكبيرة من ألياف النفايات تلقائيًا في صندوق جمع ألياف النفايات ؛

6 ، مع اليد اليسرى وعقد الألياف الضوئية بينما يده اليمنى لفتح غطاء التثبيت ، قم بإزالة وجه نهاية قطع الألياف بعناية: المقطع العرضي للألياف الأنيق لا يلمس وهو أمر مهم

7 ، استكشاف الأخطاء وإصلاحها ، وقطع الأسباب السيئة قد يكون:

1) ، الألياف ليست مباشرة على وسادة ضغط الألياف البصرية ؛
2) ، ارتفاع الشفرة مرتفع جدًا ؛
3) ، شفرة ، غبار وسادة الصنفرة والمواد الغريبة الأخرى

مواصفات:

تطبيق:

1 ، أنظمة اتصالات الألياف البصرية

2 ، الألياف البصرية الكيبل التلفزيوني

3 ، شبكة بصرية سلبية (PON)

4 ، مكبرات صوت الألياف البصرية

5 ، شبكات الوصول إلى الألياف البصرية / LAN

6 ، أنظمة المراقبة

7 ، مستشعر الألياف الضوئية
