FTTX CL-9 قاطع ألياف بصرية أحادي النواة

تجريد أدوات القطع الألياف البصرية الدقة الصغيرة كليفر CL-9 الألياف البصرية كليفر

وصف

إنها آلة الربط من النوع المصغر ولدينا حق الملكية الفكرية الخاص بنا لتقنية ضبط الألياف.إنها تعتمد تقنية ضبط الألياف PAS المتقدمة.اعتماد محرك أربعة محركات ، لديه وظيفة ضبط الألياف ، لا يستخدم فقط لمشروع FTTX ، ولكن يمكن استخدامه أيضًا لخط الجذع ، إنه آلة أصغر حجم ، وأخف وزن ، وأسرع سرعة ربط.

ميزات :

* تصميم مضغوط؛


* موثوقية عالية ؛


* أداء قص ممتاز.


* تصميم خاص لوضع مفتاح الربط السداسي ؛


* تشق 48000 مرة لكل شفرة ؛


* خفيف جدا.


* لون أسود

تعليمات الألياف الساطور:

1. استخدام الرجاء قراءة هذه التعليمات بعناية من قبل ؛

2. السكين سكين هي آلات دقيقة ، لا يمكن أن تصمد أمام تأثير قوي ، حتى لا تؤثر على أداء القاطع

3.حطام الألياف الضوئية والألياف الضوئية نحيفة للغاية ، وطرف حاد ، يمنع بصرامة حطام الألياف من دخول الجلد والعينين وحطام الألياف الضوئية مع مجموعة حاوية خاصة

4. لا تلمس النصل مباشرة ، الصيانة ، لا تلمس النصل.

5. لا تقسم القاطع أو يحتاج الزيت لإصلاحه ، يرجى الاتصال بقسم خدمة الشركات المصنعة

طريقة التقديم:

1 ، فتح وإغلاق ذراع رفع الصوانى الكبيرة ، غطاء الصوانى الكبير ، غطاء منزلق الشفرة الذي تم دفعه إلى الجانب الأمامي للجهاز ، إعادة تدوير ألياف النفايات سيتم فتح البنية الفوقية تلقائيًا ؛

2 ، مع مشبك الألياف المجردة من طلاء الألياف المحجوزة للألياف العارية بطول 35-45 مم ، مبللة بصوف قطن كحول أو لف مناديل ورقية ألياف بصرية ، ألياف نظيفة.المسح باستخدام الصوف أو المناديل الورقية ، لا تستخدم نفس الصوف القطني أو المناديل الورقية لفرك الثانية (ملاحظة: يرجى نقاء أكبر من 99٪ كحول) ؛

3 ، بصريًا على حافة طبقة طلاء الألياف يتم محاذاة القاطع على المسطرة (10-16 سم) مقياس مناسب ، ترك الألياف الضوئية في أخاديد دليل الألياف تتطلب أليافًا عارية موضوعة مباشرة على وسادة ضغط الألياف الضوئية تحديد نهاية الألياف يمكن لمسها بإعادة تدوير البكرات ؛

4 أغلق صفيحة غطاء التثبيت ، لتعزيز منزلق شفرة الجهاز ، والشفرة تقطيع السطح السفلي للألياف الضوئية ، وهي حرة في الانزلاق إلى الجانب الآخر ، وقطع الألياف ؛

5 ، يتم وضع اليد اليسرى على القاطع الأيمن لفتح الصوانى الكبيرة من ألياف النفايات تلقائيًا في صندوق جمع ألياف النفايات ؛

6 ، مع اليد اليسرى وعقد الألياف الضوئية بينما يده اليمنى لفتح غطاء التثبيت ، قم بإزالة وجه نهاية قطع الألياف بعناية: المقطع العرضي للألياف الأنيق لا يلمس وهو أمر مهم

7 ، استكشاف الأخطاء وإصلاحها ، وقطع الأسباب السيئة قد يكون:

1) ، الألياف ليست مباشرة على وسادة ضغط الألياف البصرية ؛
2) ، ارتفاع الشفرة مرتفع جدًا ؛
3) ، شفرة ، غبار وسادة الصنفرة والمواد الغريبة الأخرى

مواصفات:

تطبيق:

1 ، أنظمة اتصالات الألياف البصرية

2 ، الألياف البصرية الكيبل التلفزيوني

3 ، شبكة بصرية سلبية (PON)

4 ، مكبرات صوت الألياف البصرية

5 ، شبكات الوصول إلى الألياف البصرية / LAN

6 ، أنظمة المراقبة

7 ، مستشعر الألياف الضوئية

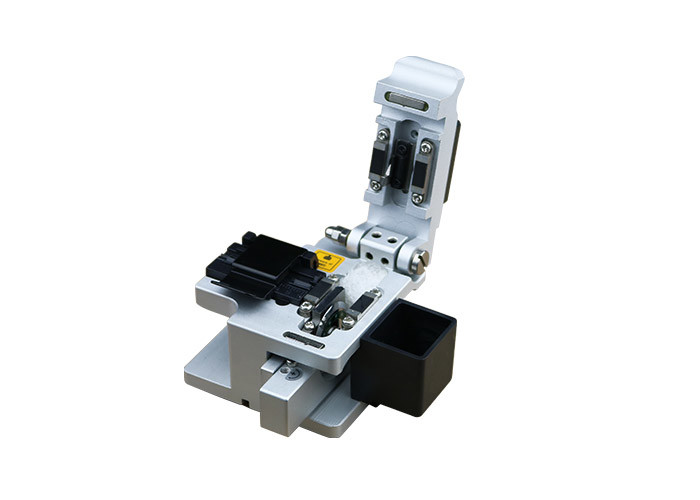

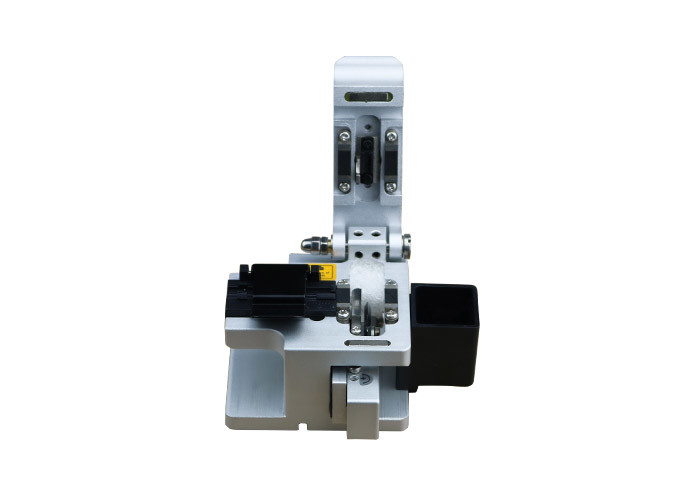

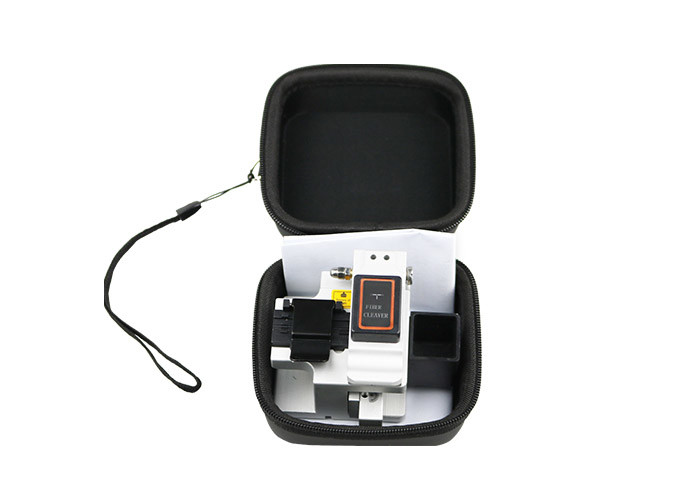

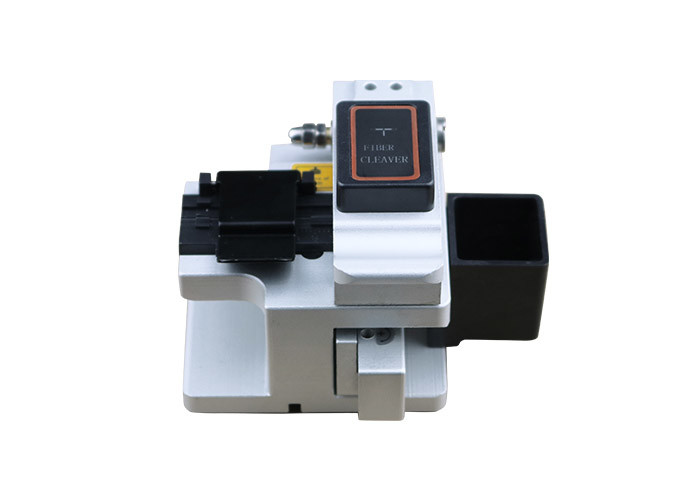

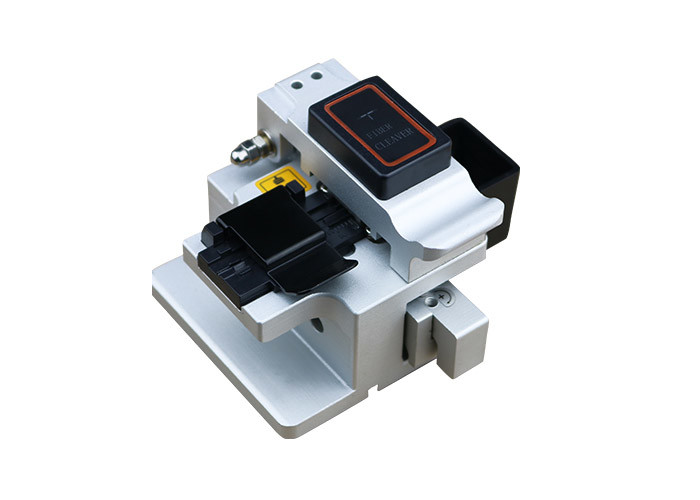

تفاصيل المنتج:
