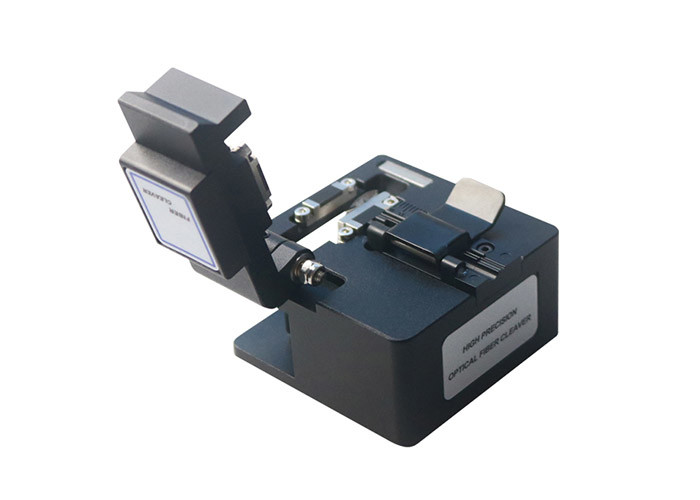

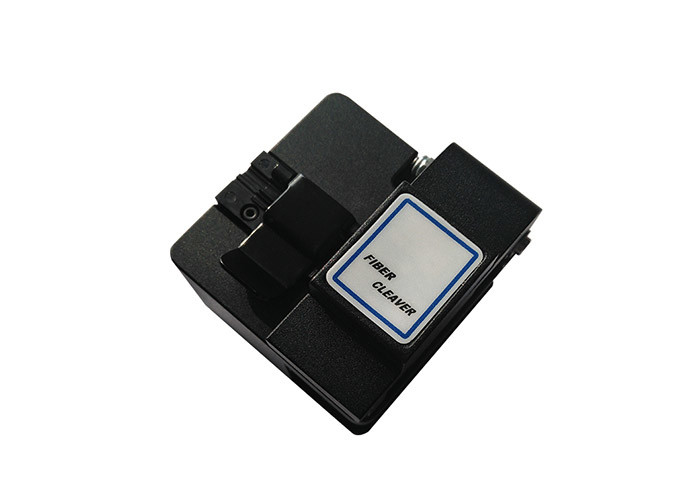

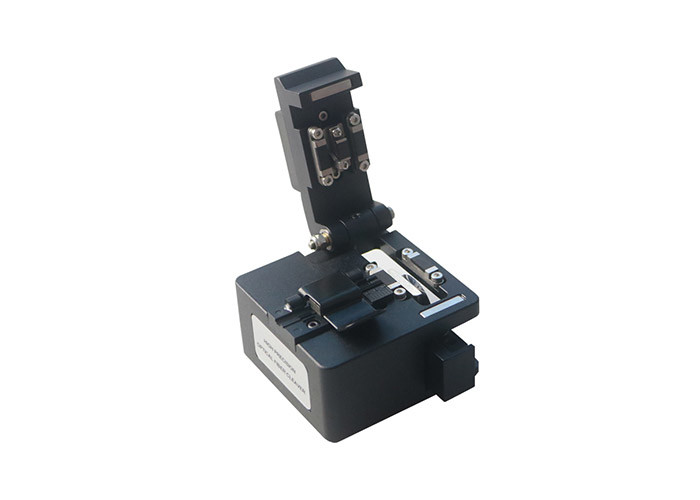

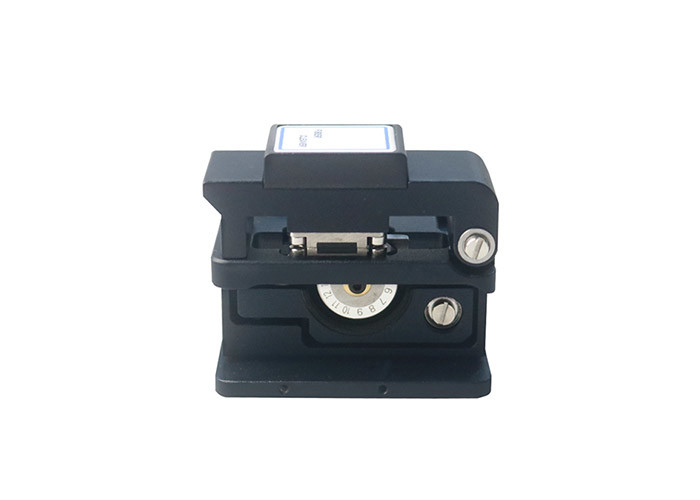

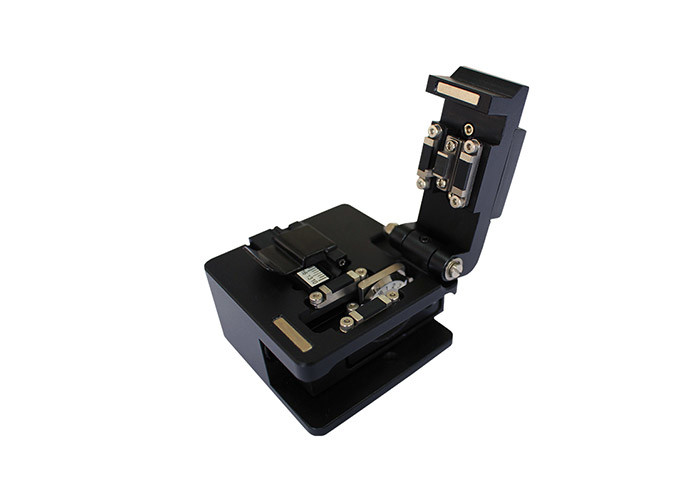

ساطور الألياف البصرية FCL-3 125 ميكرومتر لشبكة FTTH

أداة قطع الألياف نهاية الوجه أداة تجريد الاتصالات السلكية واللاسلكية FCL-3 الألياف البصرية كليفر

وصف

الانشقاق في الألياف الضوئية هو كسر متعمد ومراقب ، ويهدف إلى إنشاء واجهة مسطحة تمامًا ، متعامدة على المحور الطولي للألياف.
مطلوب انقسام جيد من أجل لصق ناجح منخفض الفقد للألياف الضوئية ، وغالبًا ما تكون الحالة هي أن الألياف المقسمة بطرق متطابقة تميل إلى حدوث خسائر مختلفة ، وغالبًا ما يُعزى هذا الاختلاف إلى جودة تشققاتها الأولية.

تعليمات الألياف الساطور:

1 يرجى قراءة هذا الدليل بعناية قبل الاستخدام.

2 الساطور الليفي ينتمي إلى الآلات الدقيقة ، ولا يمكنه تحمل تأثير قوي ،

حتى لا تؤثر على أداء الألياف الساطور.

3 خبث الألياف الضوئية والألياف الضوئية دقيقة جدًا وحادة ، يرجى استخدام الألياف

الحطام البصري لمنع السقوط في الجلد والعينين.

4 لا تلمس النصل مباشرة بيديك وكذلك عند الإصلاح.

5 لا تقم بتقسيم الساطور أو تزييته ، إذا احتاج إلى الإصلاح ، يرجى الاتصال بـ

قسم خدمة ما بعد البيع للشركة المصنعة

المواصفات الأساسية

بنية

3 ، طريقة التشغيل

1 افتح غطاء الوحدة واللوحة الكبيرة ، وادفع المنزلق بالشفرة إلى الجانب الأمامي.

2 استخدم المتجرد لتجريد طلاء الألياف ، واترك 30-40 مم بطول الألياف العارية ، وامسك الألياف بورق قطني مبلل بنسبة 99٪ كحول ، ثم نظفه.لا تستخدم نفس الورق القطني للمرة الثانية.(ملاحظة: يرجى استخدام الكحول بدرجة نقاء تزيد عن 99٪)

3 بعد القياس البصري ، يتم توجيه حافة طلاء الألياف إلى المقياس المناسب للمزيل (10-16 سم) ، ووضع الألياف في أخدود دليل الألياف الضوئية باليد اليسرى ، وتأكد من وضع الألياف العارية بشكل مستقيم على وسادة مطاطية.

7 ، استكشاف الأخطاء وإصلاحها ، الأسباب المحتملة لقطع سيئة هي:

1) ، الألياف ليست مباشرة على وسادة ضغط الألياف البصرية ؛

2) ، ارتفاع النصل مرتفع جدًا ؛

3) ، تحتوي الشفرة والوسادات على غبار وأشياء غريبة أخرى.

صيانة

1 التنظيف اليومي ، يرجى استخدام عصا القطن مع 99٪ كحول لتنظيف المطاط سطح منصات ضغط الألياف والشفرة بشكل متكرر ، خاصةً عند تأثير القطع ليس جيدًا ، يجب تنظيفه في الوقت المناسب ، وكذلك دليل الألياف أخدود؛

2 طريقة ضبط حافة النصل ، بعد القطع عدة مرات ، يتم استخدام يتم استهلاك حافة القطع ، وظاهرة القطع وغير قادر على قطع الإرادة يظهر.في هذا الوقت ، يجب ضبط موضع الشفرة:

أ ، قم بفك برغي قفل الشفرة بواسطة مفتاح ربط (بدون إزالة) ؛

ب ، قم بلصق الشفرة بعصا قطنية ، وقم بتدوير الشفرة ، وأدر الشفرة إلى الحافة الجديدة التالية ؛

ج ، قم بتشديد برغي قفل الشفرة بواسطة مفتاح الربط ، يجب تأكيد القفل ؛

د ، حاول قطع الألياف 1-2 مرات ، تحقق من السطح النهائي لقطع الألياف من خلاله أداة الربط ، إذا كان السطح النهائي سيئًا ، فيرجى ضبط ارتفاع الشفرة.

3 ، تعديل ارتفاع الشفرة

أ ، ادفع المنزلق إلى الموضع عند اكتمال القطع.

ب ، قم بلف برغي ضبط الارتفاع إلى الاتجاه المطلوب كما هو مطلوب وقفل برغي قفل الارتفاع ، في اتجاه عقارب الساعة لزيادة ، عكس اتجاه عقارب الساعة لتقليل.

4 ، مشاكل سهلة وطرق التعديل:

أ. غير قادر على قطع الألياف ، ظاهرة الاهتزاز ، الزاوية المائلة وما إلى ذلك ؛تحدث هذه المشكلة عندما يتم ضبط الساطور بالكامل بالطريقة المذكورة أعلاه ، فإن ملف قد تكون الشفرة منخفضة جدًا ، يجب ضبط ارتفاع الشفرة أعلى.

شقوق الألياف الضوئية ، ظل الوجه نهاية الألياف البصرية ، زاوية الألياف كبيرة جدًا ؛قد تكون الشفرة عالية جدًا ، اتبع الطريقة أعلاه لضبط الارتفاع أدنى.

C. عندما يكون النصل منخفضًا ويكون النصل مرتفعًا ، فهناك زاوية كبيرة ؛ يحدث هذا بشكل رئيسي بسبب تشققات الألياف الضوئية.لاحظ ما إذا كان هناك أي منها الظل بالقرب من السطح النهائي للألياف الضوئية.قد يكون هذا سطح يحدث الكراك أحيانًا ، وهو أمر لا يتماشى مع اتجاه المجهر.

5. إعادة تدوير النصل:

النصل عبارة عن دائرة منتظمة.من الناحية النظرية ، يمكن قطع أي نقطة على الدائرةأكثر من 1000 مرة.لذلك ، يمكن أيضًا تحديد المنطقة بين 1 و 16 عدة نقاط لعملية القطع. بعد كل موضع الشفرة 1-16 مستخدم ، بالإشارة إلى "ارتفاع الشفرة الضبط "، اضبط ارتفاع الشفرة من 1-16 ، قد يتكرر استخدام.

6. استبدال النصل

أ ، قم بفك برغي قفل الشفرة وإزالة مسامير القفل والوسادات ؛

ب ، افتح اللوحة الكبيرة ، أمسك النصل على كلا الجانبين بعناية باستخدام ملاقط ، قم بإزالة الشفرة برفق ، ثم ضعها بعيدًا ؛

C ، ضع أعلى قليلاً من موضع عمود الشفرة ، بحيث تكون الشفرةيقع الثقب على العمود ، ويتم استخدام عصا القطن لمقاومة الشفرة ؛

D ، ضع الوسادات على الموضع المقابل للشفرة ، ثم اربطها و شد برغي القفل.
