xتفاصيل المنتج
| الطول الموجي | 1310/1550 نانومتر | نوع الموصل | FC/PC أو FC/APC (SENKO، SG اختياري) |
|---|---|---|---|
| فقدان الإدراج | الأعلى. .100.10 ديسيبل (أفي 0.05 ديسيبل) | خسارة العودة | ≥55 ديسيبل (UPC)، ≥65 ديسيبل (APC) |
| تركيز الألياف الأساسية | 0.5 ميكرومتر | نصف قطر انحناء | 5 ~ 20 ملم |
| قمة الإزاحة | 30 ميكرومتر (UPC)، 35 ميكرومتر (APC) | نوع الألياف | كورنينج الترا SMF-28e+ |
| نوع الأنبوب | 2.0 مم (0.9 مم، 3.0 مم اختياري) | لون | أصفر (أبيض، أسود، برتقالي اختياري) |
| طول الكابل | 3 متر (اختياري) |
منتوج وصف

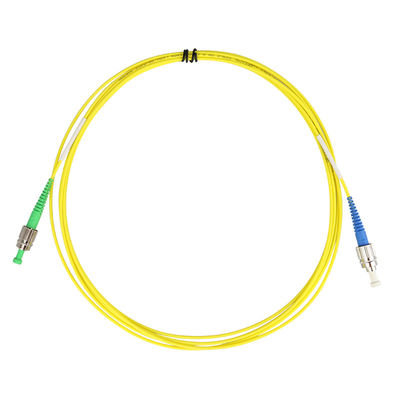

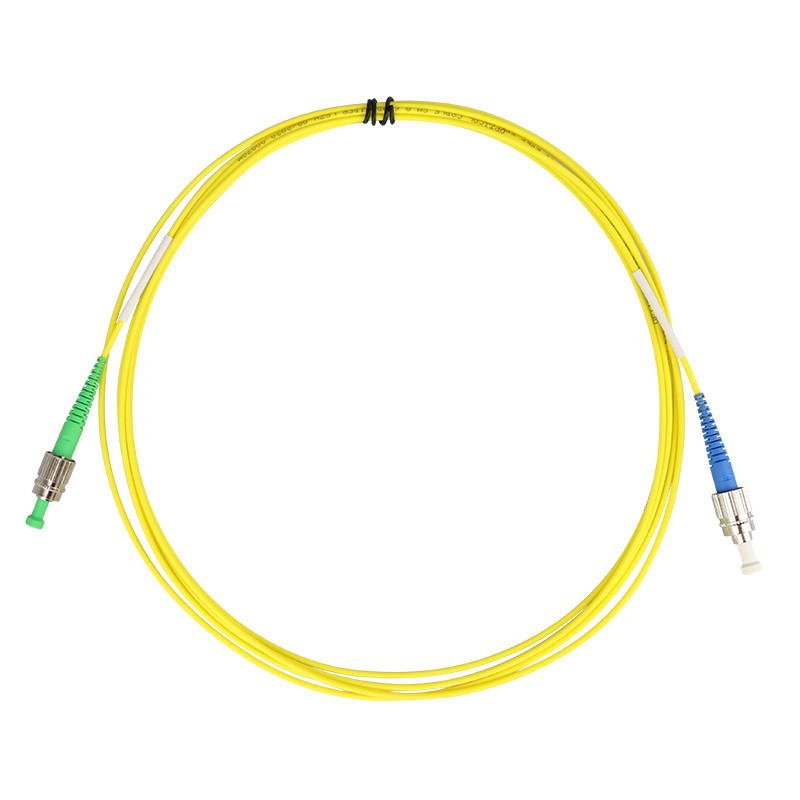

Quality Fiber Master Jumpers / Reference Test Assemblies
for Inspection Measurement
Description
Reference Test Jumpers are offered in a variety of combinations. Connectors include SC, FC, ST, and LC. 3.0 mm, 2.0 mm, 1.6 mm, 1.2mm, and 900μm simplex cables in PVC, OFNR, LSZH jackets, and G.652D, G. 657A2 fiber types are available.

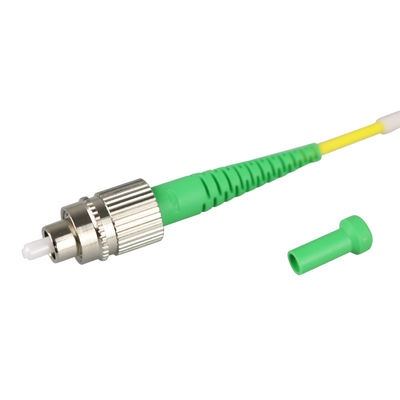

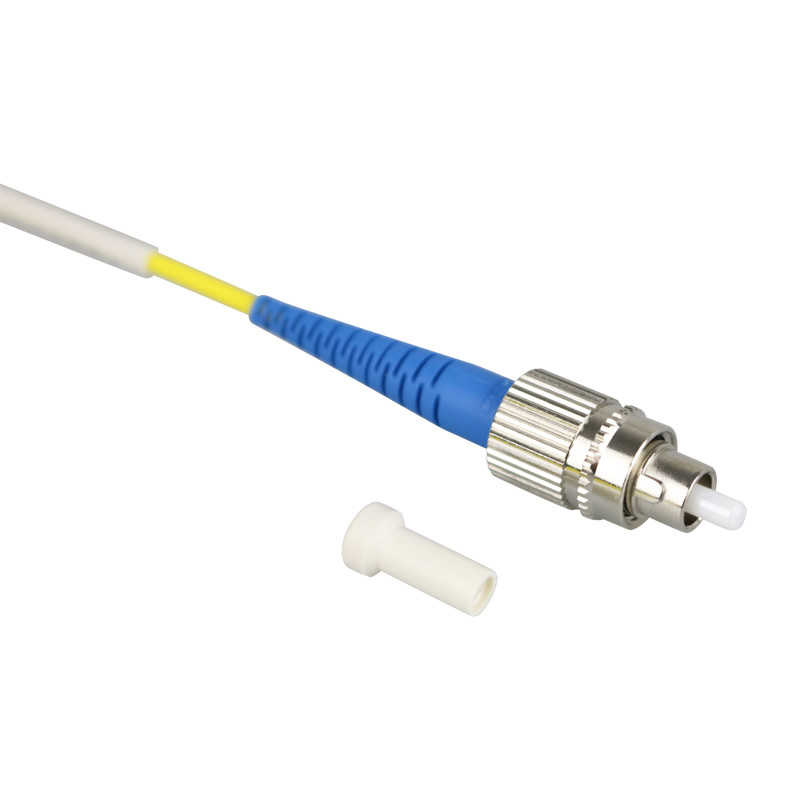

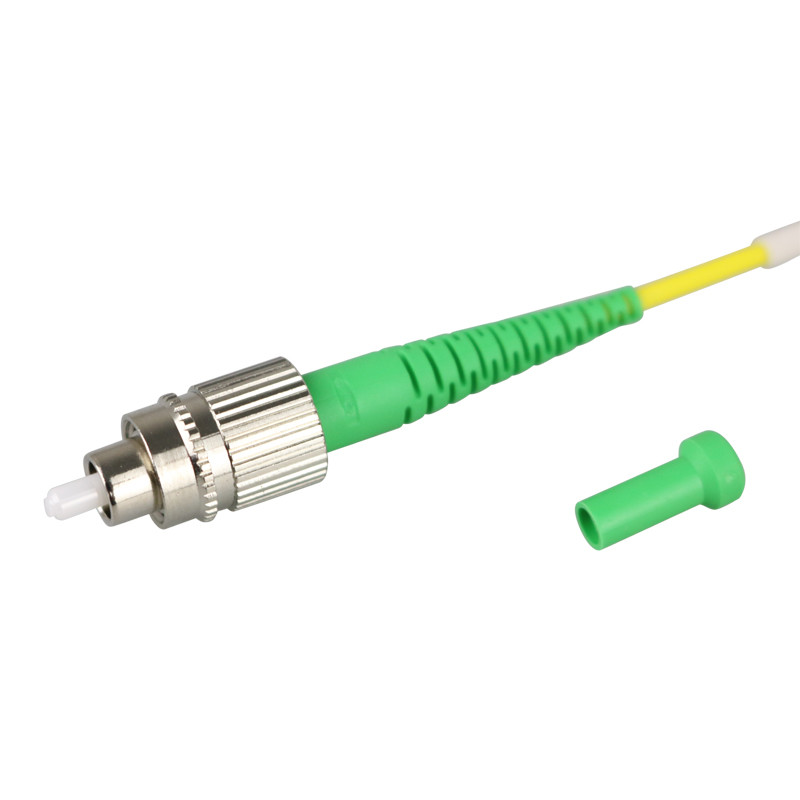

Reference Test Jumpers use SENKO connector parts with the highest-grade ferrules available. They are used for referencing and for mass-production measurements.
Features
- Low insertion loss & High return loss

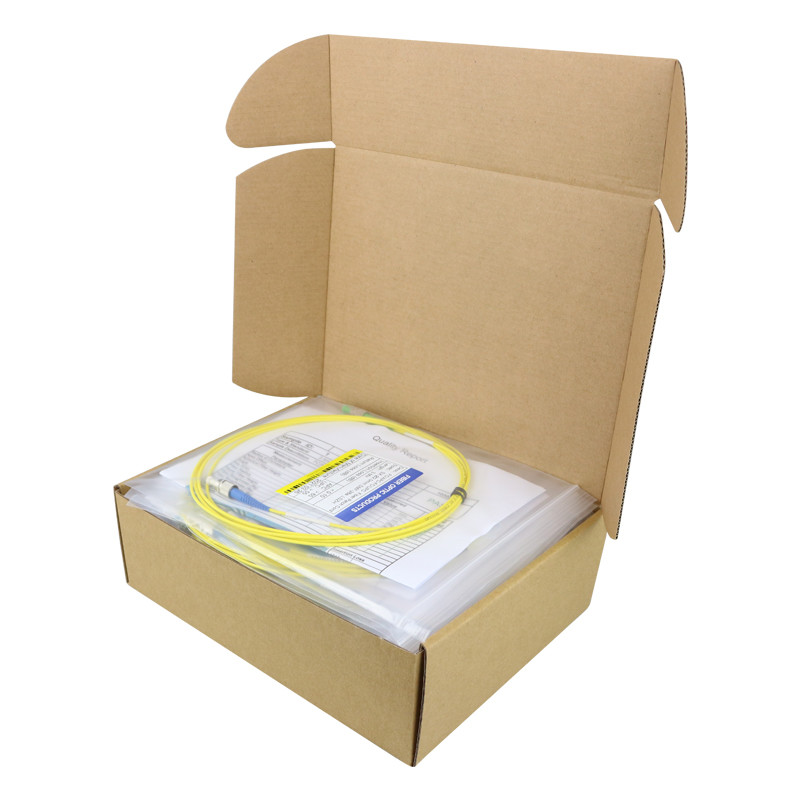

- 100% PASS the 3D test with the report in the package for reference
- Best used for inspection and measurement
- Fiber core concentricity is measured at 100%
- Concentricity is tuned to the key
Applications
- As a reference test or protection jumper used with OLS, OPM, VFL, OTDR, etc. for field testing
- As a master jumper used with benchtop insertion/return loss tester for cable-assemblies mass-production measurement
- Key building interconnections (campus LAN)
- Distribution connect in the critical central office
- Quality links between important internet electronic equipment (SFP module, Switch, OLT, ONU, etc.), Cable TV optical equipment (Transmitter, EDFA, Node, etc.), and fiber patch panels within communication closets
Specifications
| Item | Parameter | ||
| Low Loss Single Mode Jumper | |||
| UPC | APC | ||
| Test wavelength | 1310/1550nm | ||
| Insertion loss | Max. ≤0.10 dB (Ave. 0.05dB) | ||
| Return Loss | ≤55 dB | ≤65 dB | |
| Fiber Core Concentricity | 0.5μm | ||
| Radius of Curvature | 5~20mm | ||
| Apex Offset | 30μm | 35μm | |
| Operation temperature | -40 ~ +80℃ | ||
| Storage temperature | -40 ~ +85℃ | ||
| Connector end | SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC, STU/PC, E2000/UPC, E2000/APC, MU, DIN, SMA, D4 | ||
| Cable jacket | PVC, OFNR, LSZH | ||
| Cable diameter | 3.0mm, 2.0mm, 1.6mm, 1.2mm, 0.9mm | ||
| Fiber count | Simplex | ||
| Fiber type | Single Mode: G. 652D, G. 655, G. 657A2, etc. | ||
| Cable length | 0.5m, 1m, 2m, 3m, 5m | ||
| Fire resistant | IEC 60794-2-30 | ||
| Standards Compliant | ROHS, IEC, GR-326 | ||
Order Information
Connector End A - Connector End B,
Cable Jacket, Cable Diameter, Fiber Count, Fiber Type, Cable length
Example:
FC/UPC-FC/APC,
LSZH, 2.0mm, Simplex, G.652D (SMF-28e), 3 meters
Samples:
| Part # | Model No. | Description |
| 70749 | RTJ-UFC-AFC-LT-001-S2-0300 | Quality Master Jumpers / Reference Test Jumpers for Inspection Measurement, FC/UPC-FC/APC, LSZH, 2.0mm, Simplex, G.652D (SMF-28e), 3 Meters |
| 70756 | RTJ-USC-AFC-LT-001-S2-0300 | Quality Master Jumpers / Reference Test Jumpers for Inspection Measurement, SC/UPC-FC/APC, LSZH, 2.0mm, Simplex, G.652D (SMF-28e), 3 Meters |
