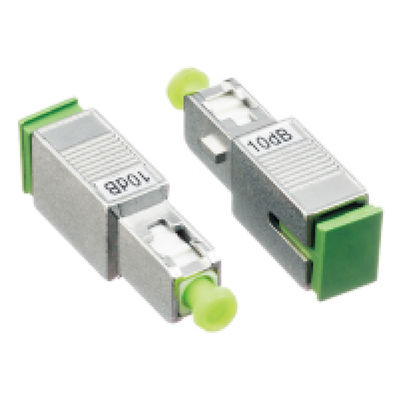

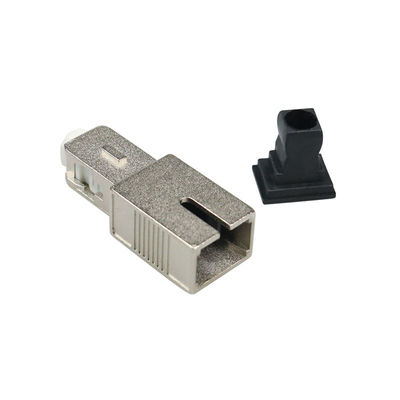

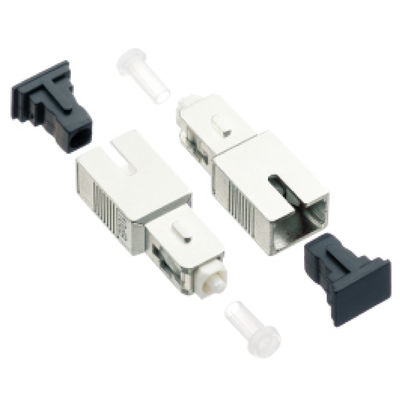

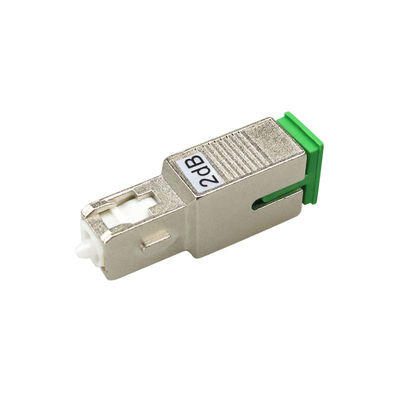

Plug-type SC Single-mode Male to Female (M2F) Buildout Attenuators
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
وي تشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الطول الموجي | 1260 إلى 1360 نانومتر ومن 1460 إلى 1625 نانومتر | توهين | من 1 إلى 30 ديسيبل، بخطوات قدرها 1 ديسيبل |
|---|---|---|---|
| التحمل الطيفي | ±15% | تكرار IL | ± 0.1 ديسيبل |
| خسارة العودة | > 50 ديسيبل (UPC)، > 60 ديسيبل (APC) | متانة | دقيقة. 1000 دورة تزاوج |
| درجة حرارة التشغيل | -25 إلى +70 درجة مئوية | المواد السكنية | مطلي بالزنك والنيكل |
| لون السكن | معدني | الطويق | السيراميك الكامل |
منتوج وصف
Buildout Attenuators
Male to Female (M2F)
Plug-type SC Single-mode
Description
SC male-to-female attenuators contain doped fiber suitable for both 1310nm and 1550nm operation. Fixed attenuation values are available in 1dB increments from 1 to 30dB. We stock standard 5, 10, 15, 20dB attenuation levels in most styles.
Features
- Push-pull type
- Maximum stability and reliability
- Fixed Attenuation values from 1 to 30 dB
- Optical performance 100% factory tested
- Polarization insensitive & Flat spectral response - doped fiber
- Compact design fits in existing connections or patch panels
- Convenience and ease of handling
- SC interface according to IEC 61754-4
Applications
- Telecommunication Networks
- Passive Optical Networks (B-PON, G-PON, E-PON)
- CATV Networks
- Data Communications
- Local Area Networks
- Multi-wavelength Systems Balancing
- Optical Power Receivers Protection
Dimensional Drawing
Specifications
| Characteristics | Single-mode UPC | Single-mode APC | Test method / Conditions |
| Wavelength bandwidth | 1260 to 1360 nm and 1460 to 1625 nm | ||
| Attenuation | from 1 to 30 dB, in steps of 1 dB | IEC 61300-3-4 | |
| Spectral tolerances |
±15 % on nominal attenuation value at 1 to 4 dB ±10 % on nominal attenuation value at 5 to 30 dB |
IEC 61300-3-7 | |
| Repeatability of IL | ±0.1 dB | over service life | |
| Return loss | > 50 dB | > 60 dB | IEC 61300-3-6 |
| Durability | Min. 1000 mating cycles | ||
| Operating temperature | −25 to +70 °C | ||
| Housing material | zinc nickel plated | ||
| Housing colour | metallic | ||
| Ferrule | full ceramic | ||
Reliability Testing
| Item No. | Test Name | Additional Insertion Loss |
| A | Mechanism Durability | ≤0.2dB |
| B | Repeatability | ≤0.1dB |
| C | Lock Strength | ≤0.2dB |
| D | Low Temperature | ≤0.2dB |
| E | High Temperature | ≤0.2dB |
| F | Steaming | ≤0.2dB |
| G | Temperature Cycle | ≤0.2dB |
| H | Vibration | ≤0.2dB |
| I | Drop | ≤0.1dB |
Order Information
| Model No. | Description |
| PBA-ASC/M-ASC/F-01-MH | Buildout Attenuator, SC/APC Male to SC/APC Female, 1dB, Metal Housing |
| PBA-ASC/M-USC/F-05-MH | Buildout Attenuator, SC/APC Male to SC/UPC Female, 5dB, Metal Housing |
| PBA-USC/M-ASC/F-10-MH | Buildout Attenuator, SC/UPC Male to SC/APC Female, 10dB, Metal Housing |
| PBA-USC/M-USC/F-30-MH | Buildout Attenuator, SC/UPC Male to SC/UPC Female, 30dB, Metal Housing |
