3 Ports PON Network FWDM (1310/1490/1550nm) Video Filter WDM for TV Signal Transmission Wavelength Division Multiplexers
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
وي تشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | فودم 5/34 | نطاق الطول الموجي لنطاق التمرير (نانومتر) | 1540 ~ 1560 |
|---|---|---|---|
| نطاق الانعكاس 1 نطاق الطول الموجي (نانومتر) | 1260 ~ 1360 | نطاق الانعكاس 2 نطاق الطول الموجي (نانومتر) | 1480 ~ 1500 |
| فقدان الإدراج (DB) | ≤0.4 | العزلة (ديسيبل) | ≥30 |
| حساسية درجة الحرارة وفقدان الإدراج (ديسيبل) | ≤0.3 | الخسارة المعتمدة على الاستقطاب (ديسيبل) | ≤0.1 |
| تشتت وضع الاستقطاب (ps) | ≤0.1 | الاتجاهية (ديسيبل) | ≥50 |
| فقدان العودة (DB) | ≥50 | أقصى معالجة للطاقة (ميغاواط) | 300 |
| درجة حرارة التشغيل (℃) | -10 إلى +70 | درجة حرارة التخزين (℃) | -40 إلى +85 |
منتوج وصف
Wavelength Division Multiplexers
Video Filter WDMs for TV Signal Transmission

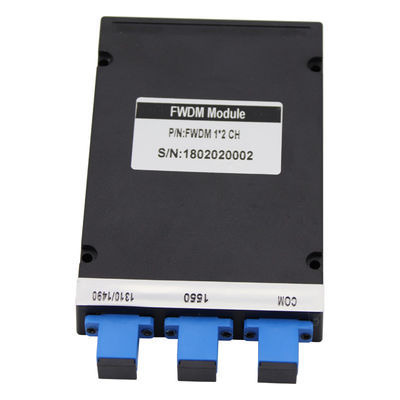

3 Ports FWDM
(1310/1490/1550nm)
Description
Micro-Optical WDM utilizes thin film coating technology and proprietary design of non-flux metal bonding micro optics packaging. It provides low insertion loss, high channel isolation, low-temperature sensitivity, and epoxy free optical path.
With high reliability in a wide temperature range, it is suitable for a wide range of applications including Passive Optical Network (PON), Fiber to the Home (FTTH), CATV, and ITV systems.
Features
* Video and IP Signal Mux/Demux
* Wide Operating Wavelength Range
* Low Insertion loss
* Ultra-Flat Wide Passband
* High Channel Isolation
* High stability and reliability
* Epoxy-free on Optical Path
* RoHS Compliant
Applications
* Testing Instruments
* Telecommunications
* FTTH Tri-Play System (Single-fiber 3-wavelength system)
Specifications
| Parameter | FWDM 4/35 | FWDM 5/34 | FWDM 34/5 | |
| Pass Band Wavelength Range (nm) | 1480~1500 | 1540~1560 | 1260~1360 &1480~1500 | |
| Reflection Band 1 Wavelength Range (nm) | 1260~1360 | 1260~1360 | 1540~1560 | |
| Reflection Band 2 Wavelength Range (nm) | 1540~1560 | 1480~1500 | ||
| Insertion Loss (dB) | Reflect Channel | ≤0.6 | ||
| Pass Channel | ≤0.4 | |||
| Isolation (dB) | Pass Channel | ≥30 | ||
| Reflect Channel | ≥15 | |||
| Insertion Loss Temperature Sensitivity (dB) | ≤0.3 | |||
| Polarization Dependent Loss (dB) | ≤0.1 | |||
| Polarization Mode Dispersion (ps) | ≤0.1 | |||
| Directivity (dB) | ≥50 | |||
| Return Loss (dB) | ≥50 | |||
| Maximum Power Handling (mW) | 300 | |||
| Operating Temperature (℃) | -10 to +70 | |||
| Storage Temperature (℃) | -40 to +85 | |||
| Package dimension(mm) | For 250μm, 900μm | Φ5.5xL38 | ||
| For 2.0mm, 3.0mm | L90xW20xH10 | |||
* The above specification is without connectors
**Other specifications can be made on customer request.
Order Information
Number of Channels (Configuration),
Wavelength, Package Type,
Common Port: Connector, Cable Diameter, Cable length,
IP Signal Ports: Connector, Cable Diameter, Cable length,
Video Ports: Connector, Cable Diameter, Cable length.
Example:
3 Ports,

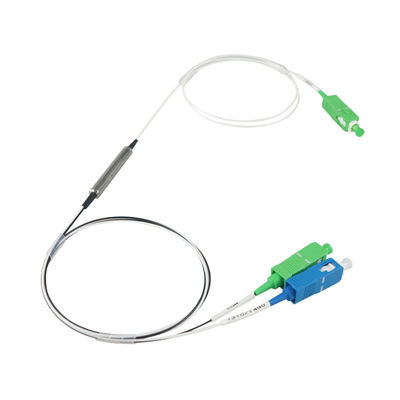

Pass-1550nm/Reflect-1310/1490nm (T5/R34), Tube type,
Common Port: SC/APC, 900μm, 1 Meter,
IP Signal Ports (1310/1490nm): SC/UPC, 900μm, 1 Meter,
Video Ports (1550nm): SC/APC, 900μm, 1 Meter.
Filter WDM
*Note: Customized Color-coded Combination is Available.
| Model No. | Description | Remarks |
| FWDM-T15-ASC-R13/14-ASC-PLGX |

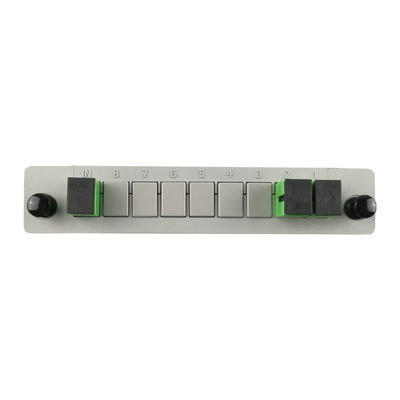

Filter-based wavelength division multiplexer, LGX Plug-in type, Com: SC/APC, |
|
| FWDM-T15-USC-R13/14-USC-ABS |

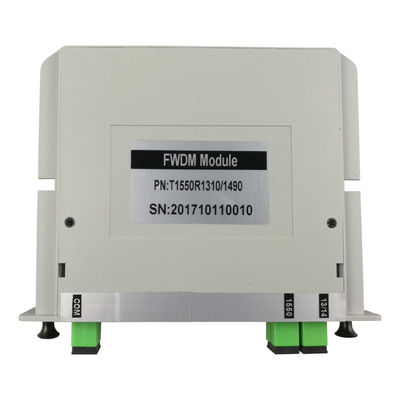

Filter-based wavelength division multiplexer, ABS-type (120x80mm), Com: SC/UPC, |
