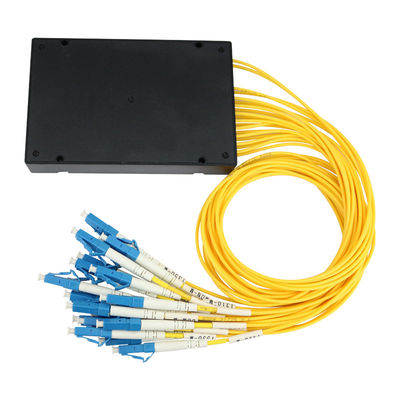

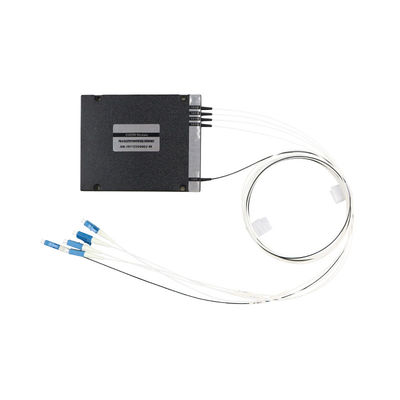

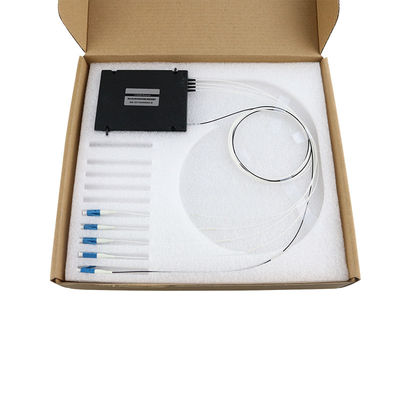

Coarse WDMs (4, 8, 16, 18 - Channel) CWDM Mux/Demux Module Wavelength Division Multiplexers
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
وي تشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | CWDM | الطول الموجي للقناة (نانومتر) | من 1270 إلى 1610 أو من 1271 إلى 1611 |
|---|---|---|---|
| تباعد القنوات (نانومتر) | 20 | نطاق مرور القناة (@-0.5 ديسيبل عرض النطاق الترددي (نانومتر) | ≥13 |
| فقدان الإدراج (DB) | .51.5 | العزلة (ديسيبل) | ≥40 |
| حساسية درجة الحرارة وفقدان الإدراج (ديسيبل) | ≤0.5 | تحويل درجة حرارة الطول الموجي (نانومتر/درجة مئوية) | 0.002 |
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | ≤0.2 | تشتت وضع الاستقطاب (ps) | ≤0.1 |
| الاتجاهية (ديسيبل) | ≥50 | فقدان العودة (DB) | ≥45 |
| أقصى معالجة للطاقة (ميغاواط) | 300 | درجة حرارة التشغيل (℃) | -10 إلى +70 |
| درجة حرارة التخزين (℃) | -40 إلى +85 |
منتوج وصف
Wavelength Division Multiplexers
Coarse WDMs
CWDM Mux/Demux Module
(4, 8, 16, 18 - Channel)
Description
Coarse wavelength division multiplexer (CWDM Mux/Demux) utilizes thin film coating technology and proprietary design of non-flux metal bonding micro optics packaging. It provides low insertion loss, high channel isolation, wide pass band, low-temperature sensitivity, and epoxy free optical path.
Features
* High isolation
* Low insertion loss
* Low polarization sensitivity
* Wide passband
* Excellent stability and reliability
* Epoxy free on the optical path
Applications
* WDM systems for metro/access network
* Telecommunications
* Optical add/Drop multiplexing
* Network monitoring
Package Dimension
Specifications
| Parameter | 4 Channels | 8 Channels | 16 Channels | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Channel Wavelength (nm) | 1270 to 1610 or 1271 to 1611 | ||||||
| Channel Spacing (nm) | 20 | ||||||
| Channel Passband (@-0.5dB bandwidth (nm) | ≥13 | ||||||
| Insertion Loss (dB) | ≤1.5 | ≤2.5 | Low≤3.5, Standard≤4.5 | ||||
| Isolation (dB) | Adjacent | ≥30 | |||||
| Non-adjacent | ≥40 | ||||||
| Insertion Loss Temperature Sensitivity (dB) | ≤0.5 | ||||||
| Wavelength Temperature Shifting (nm/℃) | ≤0.002 | ||||||
| Polarization Dependent Loss (dB) | ≤0.2 | ||||||
| Polarization Mode Dispersion (ps) | ≤0.1 | ||||||
| Directivity (dB) | ≥50 | ||||||
| Return Loss (dB) | ≥45 | ||||||
| Maximum Power Handling (mW) | 300 | ||||||
| Operating Temperature (℃) | -10 to +70 | ||||||
| Storage Temperature (℃) | -40 to +85 | ||||||
| Package Dimension (mm) | L100×W80×H10 | L120×W80×H18 | |||||
| 19" 1U Rack mount | |||||||
* The above specification is without connectors
**Other specifications can be made on customer request.
Order Information
Number of Channels (Configuration),
Wavelength, Package Type,
Common Port: Connector, Cable Diameter, Cable length,
Mux/Demux Ports: Connector, Cable Diameter, Cable length.
Example:
4 Channels,
1270/1310/1470/1530nm, ABS Module type,
Common Port: LC/UPC, 900μm, 1 Meter,
Mux/Demux Ports: LC/UPC, 900μm, 1 Meter.

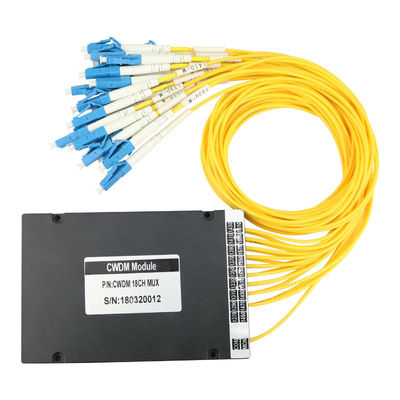

CWDM Module
*Note: Customized Color-coded Combination is Available.
